Наплавляемая кровля — технология и проверка качества с техническим специалистом ТЕХНОНИКОЛЬ

Собственно, наплавление — это еще один способ укладки гибкой черепицы, который подходит для крыш с углом наклона скатов 5 до 60°. Классический же способ монтажа черепицы на кровельные гвозди возможен при уклонах ската от 12°.

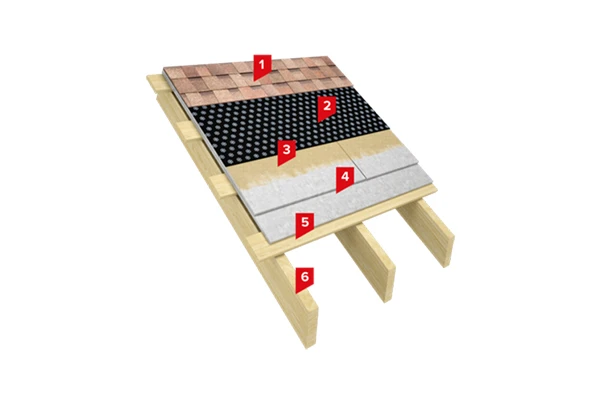

Из чего состоит система

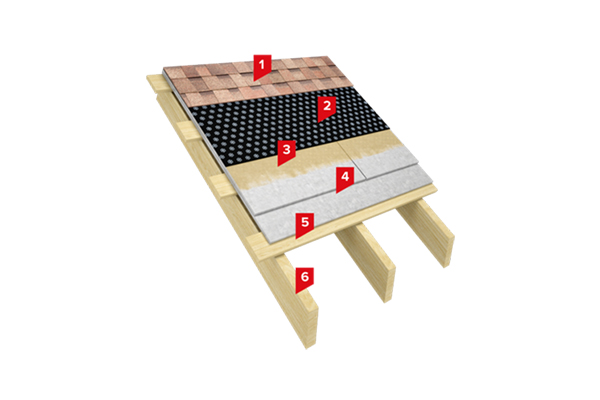

Система ТН−ШИНГЛАС КЛАССИК ФЛЭЙМ

Многослойная черепица ТЕХНОНИКОЛЬ SHINGLAS, коллекция КАНТРИ
Подкладочный материал ANDEREP FLAME
Праймер полимерный ТЕХНОНИКОЛЬ №08
ЦСП, АЦЛ, фиброцементные прессованные плиты
Деревянные бруски
Деревянная стропильная балка

Монтировать кровельное покрытие методом наплавления можно только на негорючее сухое основание (монолитный железобетон или ЦСП и асбестоцементные плиты в два слоя), которое покрывают полимерным праймером ТЕХНОНИКОЛЬ №08. Сверху наплавляют специализированный подкладочный ковер ANDEREP FLAME. Уже потом, на ANDEREP FLAME, укладывают гибкую черепицу, путем расплавления верхнего слоя ковра. Сама черепица при этом не подвергается действию пламени и не плавится.

Для наплавляемой кровли подходит любая гибкая черепица ТЕХНОНИКОЛЬ, за исключением коллекций Атлантика, Континент, Вестерн. Однако, в исключительных случаях и по согласованию с производителем, можно применять эти коллекции.

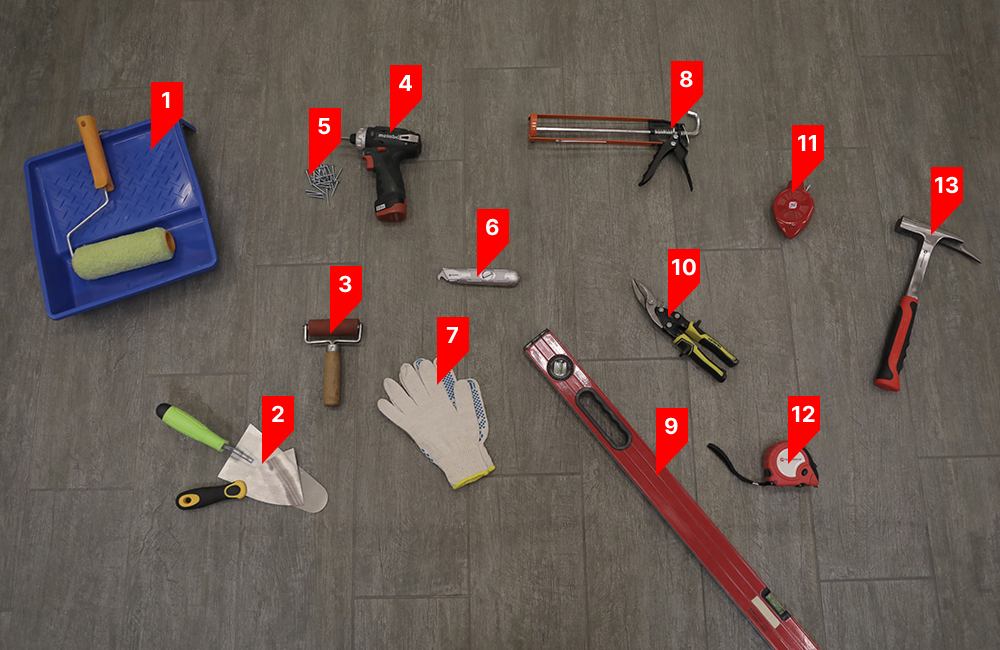

Какие инструменты и материалы понадобятся

Для монтажа нужен стандартный кровельный набор инструментов.

1. валик, ванночка для валика (наносить праймер)
2. шпатели (для мастики и проверки соединений) и битумная мастика
3. прикаточный силиконовый ролик (прикатывать подкладочный ковер и гибкую черепицу)
4. шуруповерт с крестовой битой (прикручивать карнизную планку и др.комплектующие)
5. саморезы оцинкованные (прикручивать карнизную планку и др. комплектующие)
6. кровельный нож (резать гибкую черепицу и подкладочный ковер)
7. строительные перчатки (защитить руки)
8. пистолет для герметика и герметик (для герметизации)
9. уровень (чтобы выравнивать)
10. ножницы по металлу (отрезать металлические комплектующие)
11. шнурка-отбивка (чтобы выравнивать гонты)
12. рулетка (для замеров)
13. молоток (постучать)

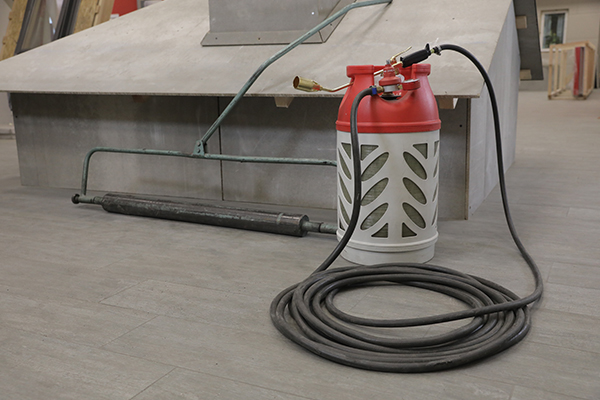

Плюс специальное оборудование для наплавления.

- Длинная горелка
- Короткая горелка,
- Раскатчик рулонов,
- Газовый баллон в сборе,
- Спички или зажигалка.

Обязательно заранее настройте оборудование, проверьте целостность газопроводных шлангов, соединений и редуктора на утечку газа.

Что представляет собой ANDEREP FLAME

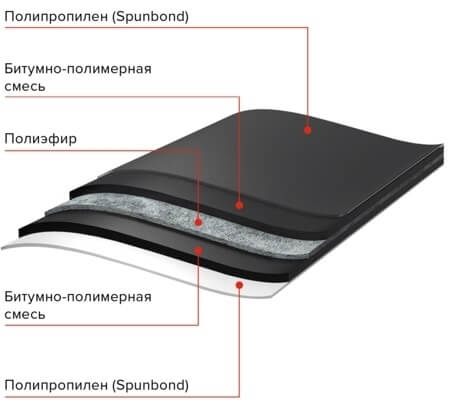

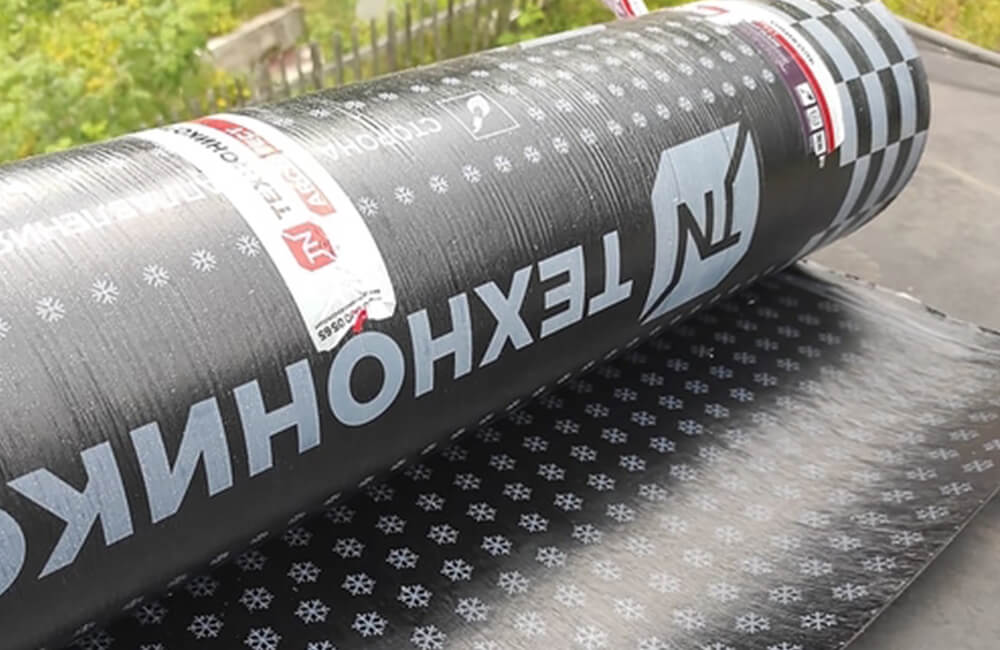

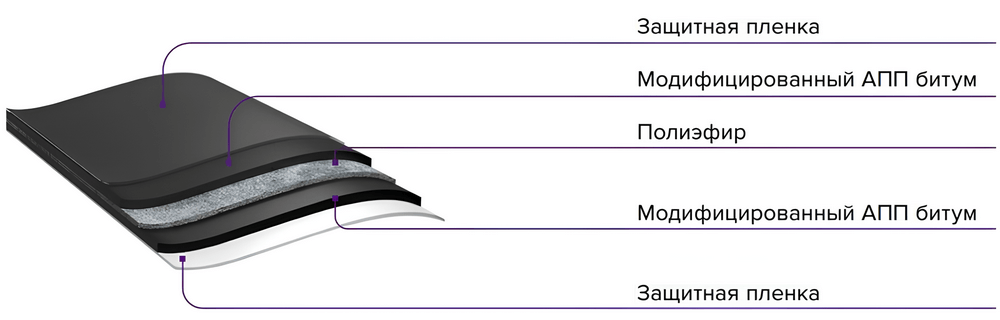

Подкладочный ковер ANDEREP FLAME — многослойный битумно-полимерный материал с основой из полиэфира, покрытой с двух сторон слоем АПП-модифицированного битума. Наружные поверхности подкладочного ковра защищает легкоплавкая пленка. Разогретый горелкой битум нижней поверхности ковра отлично сцепляется с загрунтованным основанием, а битум верхней части — с гибкой черепицей.

Подробнее о битуме для кровельных материалов

Для каких крыш подходит

Монтаж гибкой черепицы методом наплавления подходит для крыш с углом наклона ската от 5 ° до 60 ° в ИЖС, при строительстве и реконструкции предприятий, зданий коммерческого и социального назначения.

Как происходит наплавление

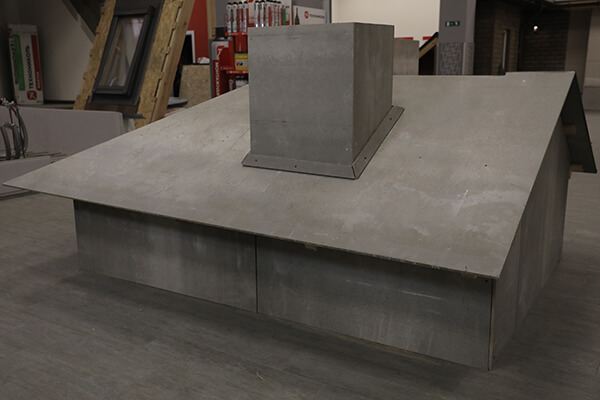

Рассмотрим процесс наплавления на примере учебной двускатной крыши.

Негорючие сухие (не более 4 % влажности) листовые материалы (ЦСП, АЦЛ, плиты из фиброцемента) укладывайте в два слоя с разбежкой швов.

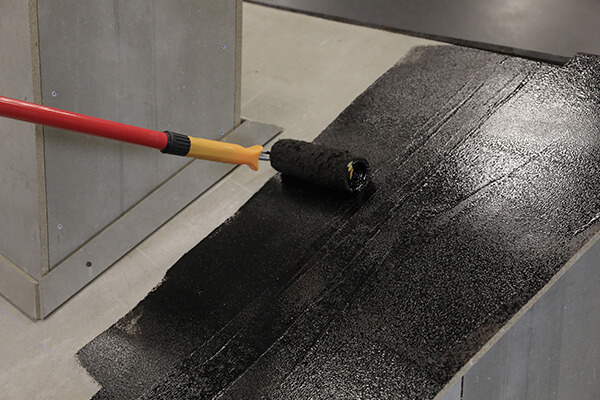

Покройте праймером (грунтовкой) на битумной основе при помощи валика и кисти. Оставьте минимум на 12 часов высыхать.

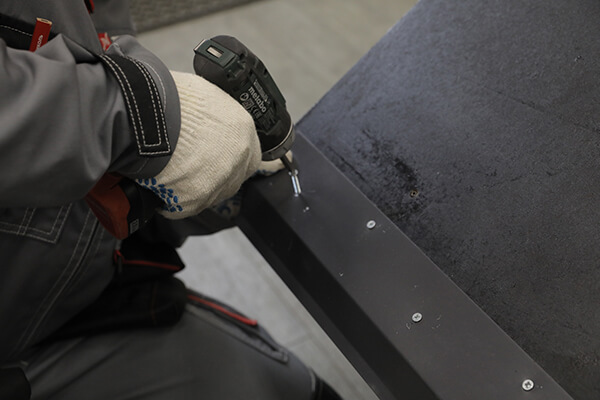

Прикрепите карнизные и торцевые планки.

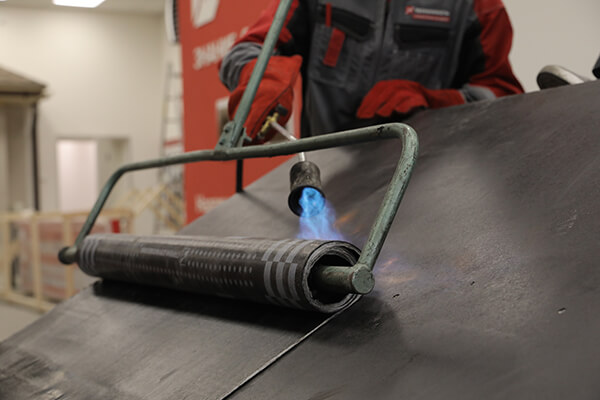

Наплавляйте подкладочный ковер ANDEREP FLAME горизонтально снизу вверх при помощи горелки и раскатчика рулонов. Направляйте горелку на место сопряжения основания и ковра. Не допускайте, чтобы битум вытекал больше чем на 2 − 3 мм. Ковер должен прилегать по всей поверхности без пузырей. Не забывайте про нахлесты (горизонтальные — 100 мм, вертикальные — 150 мм) и тщательно проваривайте и прикатывайте валиком места соединения. Надо дополнительно закреплять саморезами верхний край ковра на расстоянии 50 мм от края, при горизонтальной укладке, в том числе на коньке — на расстоянии 70 мм от конька. Шаг крепежа — 150 мм, на коньке — 200 мм. Сделайте также в зоне ребер.

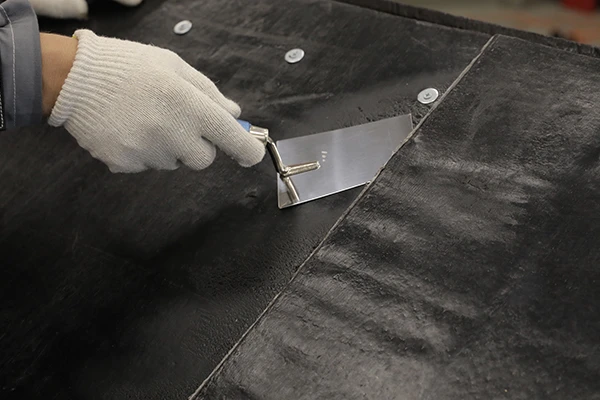

Когда наплавленный ковер остынет, проверьте все стыки и нахлесты шпателем. Приклейте при необходимости. Покрытие должно быть абсолютно герметичным.

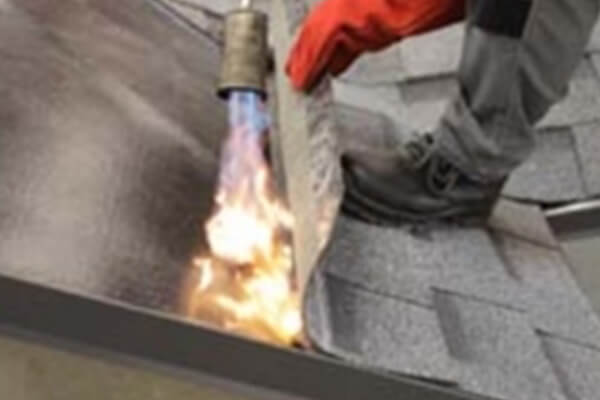

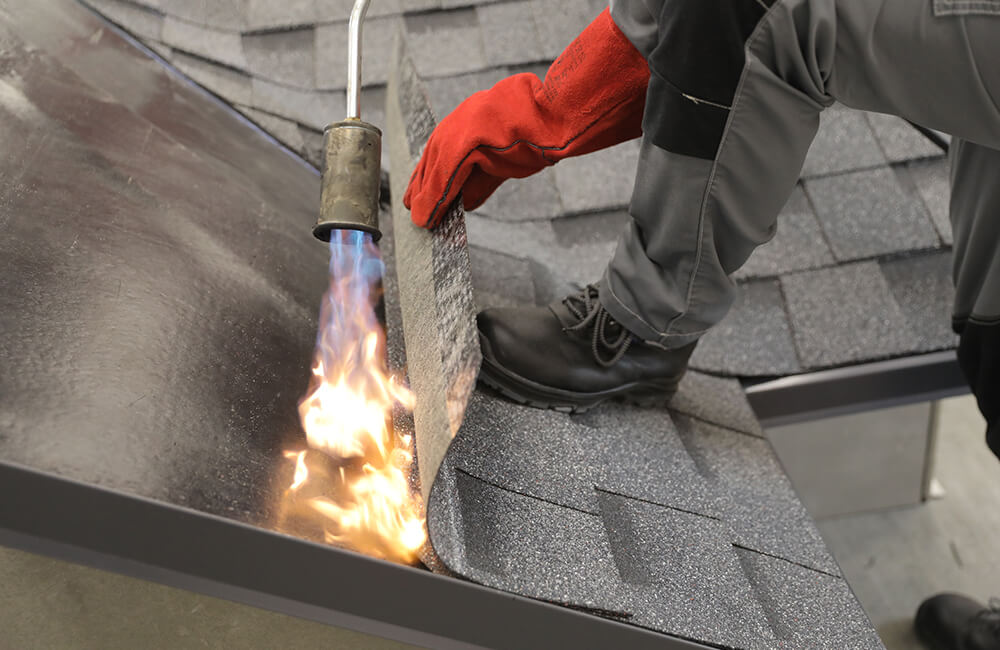

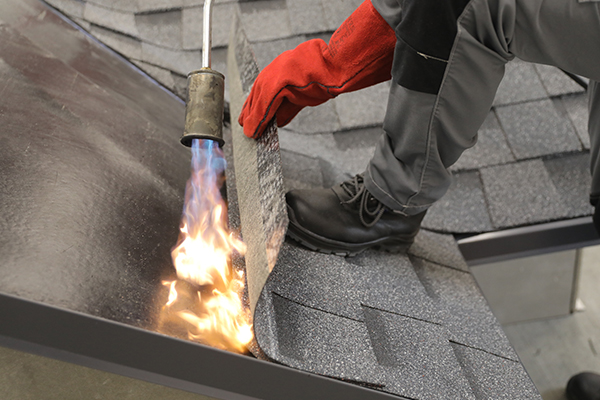

При укладке первого ряда гибкой черепицы надо промазать мастикой карнизную и торцевую планку на 100 мм. Потом, прогревая ковер, укладывайте гонт за гонтом. При этом горелку направляйте исключительно на подкладочный ковер, а не на гибкую черепицу. Прикатывайте каждый гонт роликом, слегка утапливая. На коньке гонты последнего ряда подрежьте по размеру, но не наплавляйте, а прикрепите саморезами с шагом 150 мм.

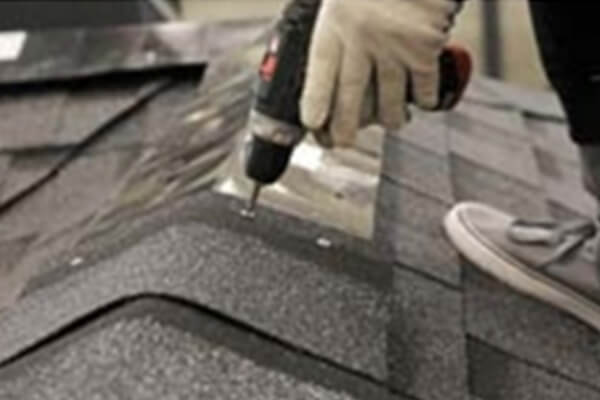

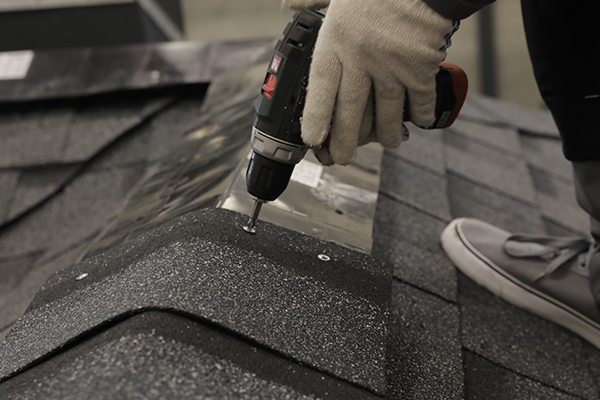

Установите коньковые аэраторы для подкровельной вентиляции и саморезами закрепите коньково-карнизную черепицу.

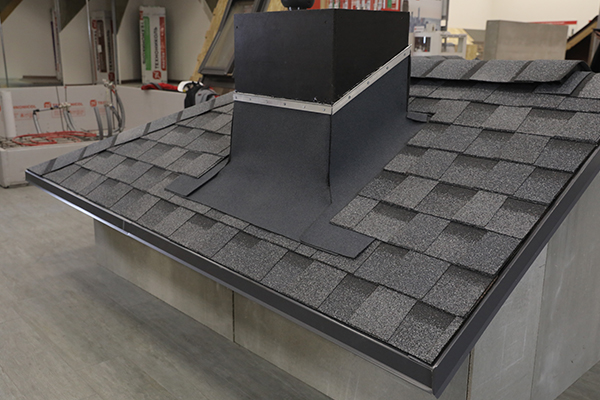

Готово. Понять каким способом произведен монтаж невозможно)

Весь процесс наплавления гибкой черепицы на сложных кровлях с ендовами, ребрами и примыканиями подробно описан в инструкции по монтажу.

Какие правила надо соблюдать при работе в холодную погоду

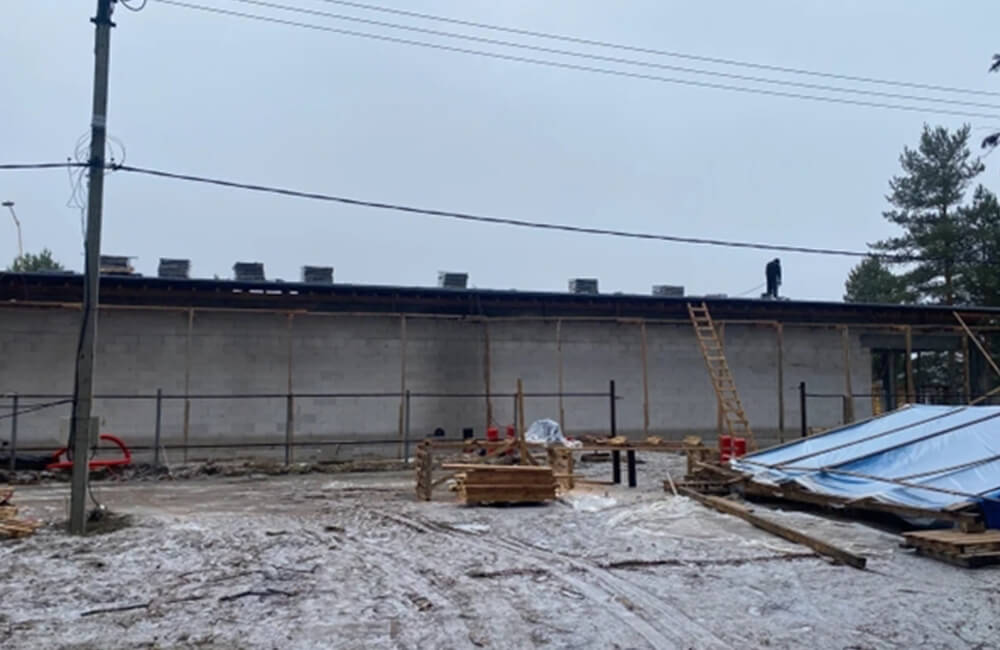

Кровельное покрытие на этом объекте монтировали в марте (на большей территории России еще холодно, почти зимняя погода), поэтому напомним о правилах зимнего монтажа.

Когда кровельные работы проводят в холодное время года (при температуре ниже + 10 °С), пачки с кровельным материалом надо выдержать в помещении или тепляке при температуре от + 20 до + 23 °С не меньше 24 часов. Доставайте по 6 упаковок максимум.

Главное, чтобы основание было сухим. Когда идет дождь, снег, есть наледь, монтаж надо отложить.

Как выглядит процесс на реальном объекте

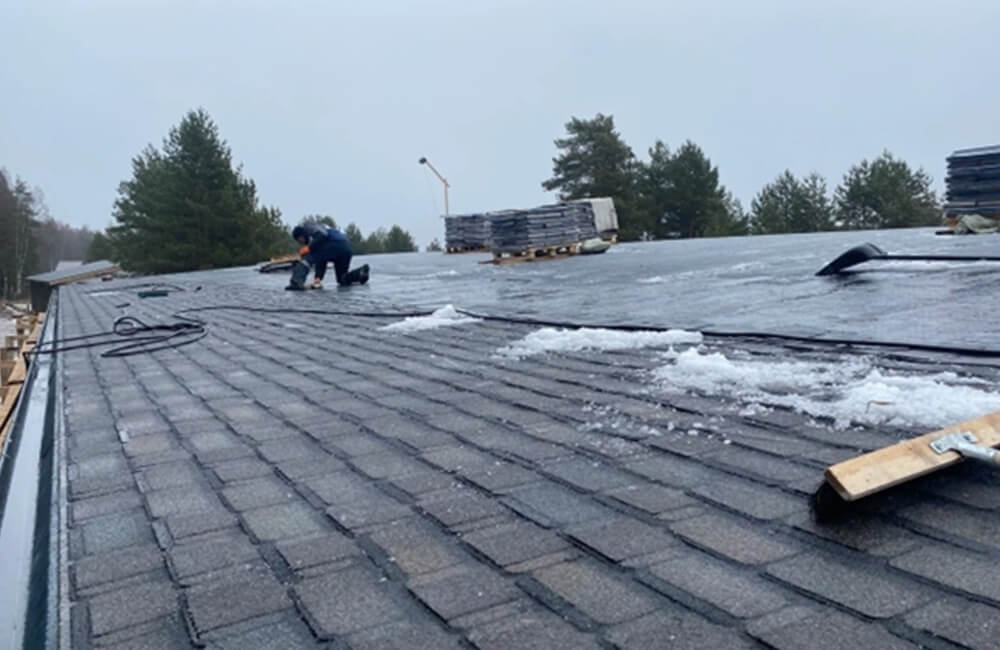

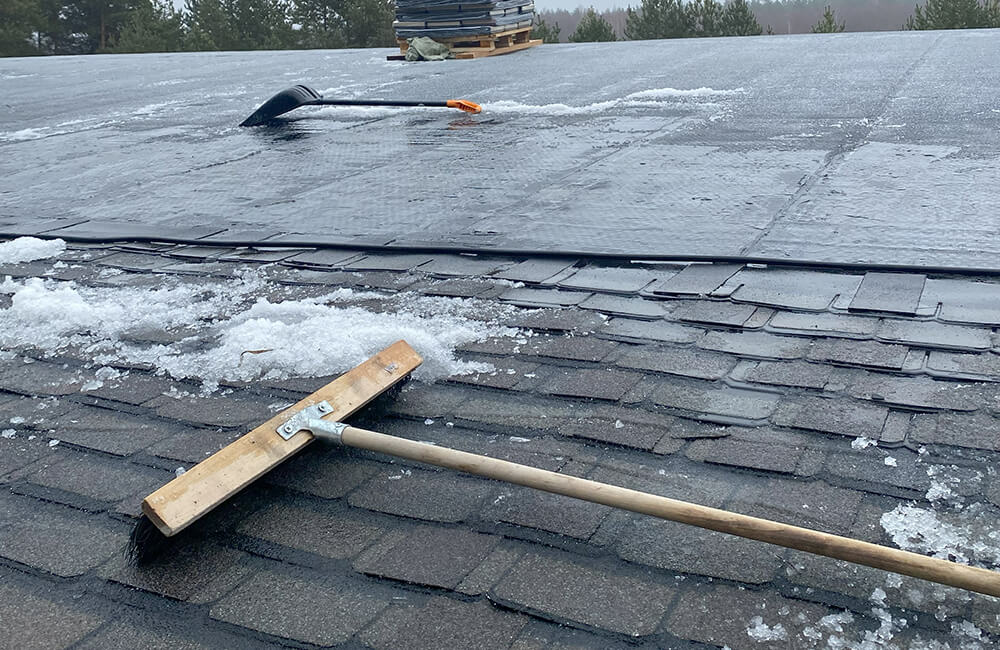

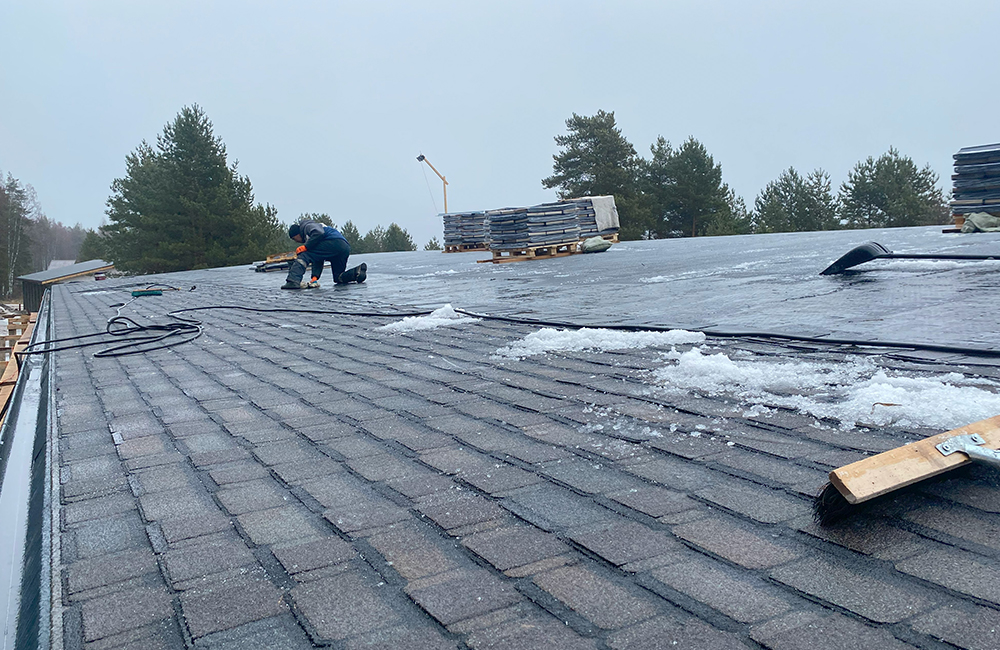

Предлагаю вашему вниманию фотоотчет и ссылки на видеоматериалы с реального объекта.

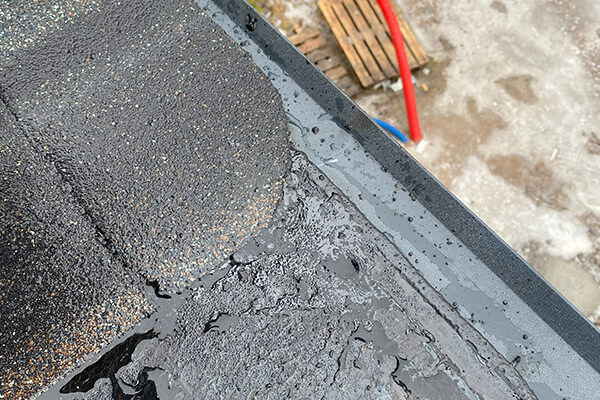

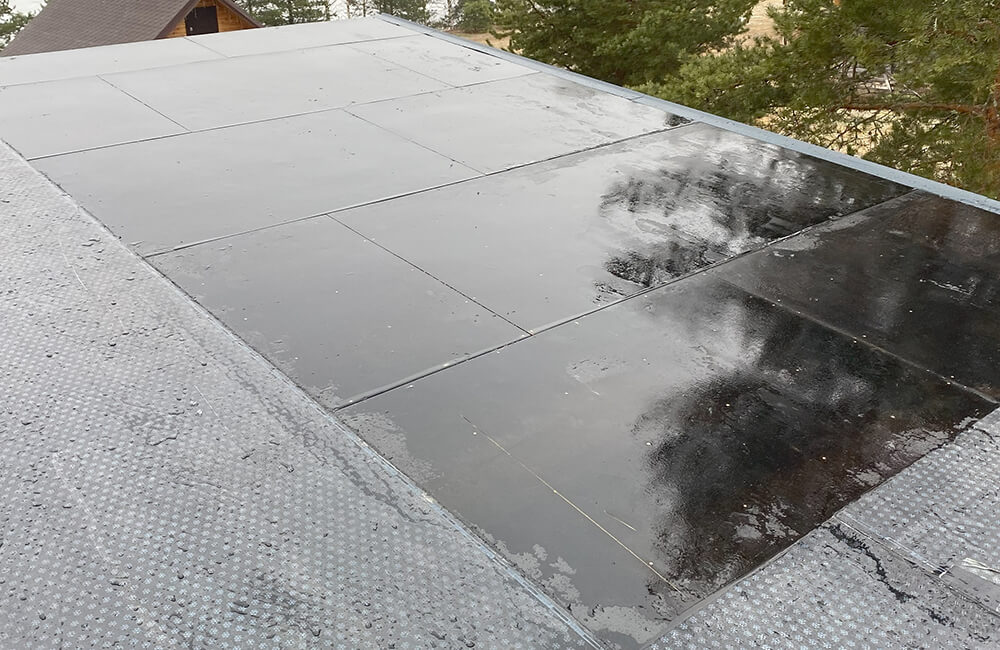

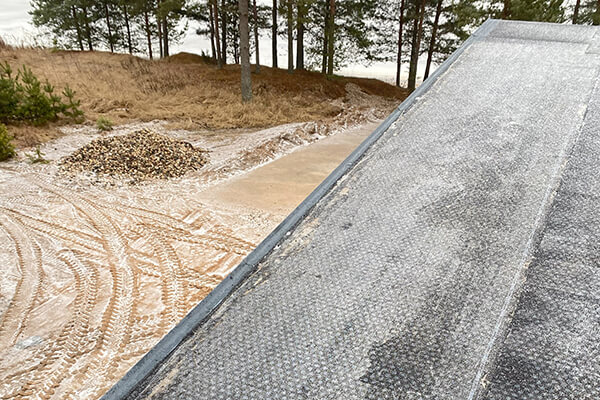

На фронтоне подкладочный ковер наплавлен поверх торцевой планки

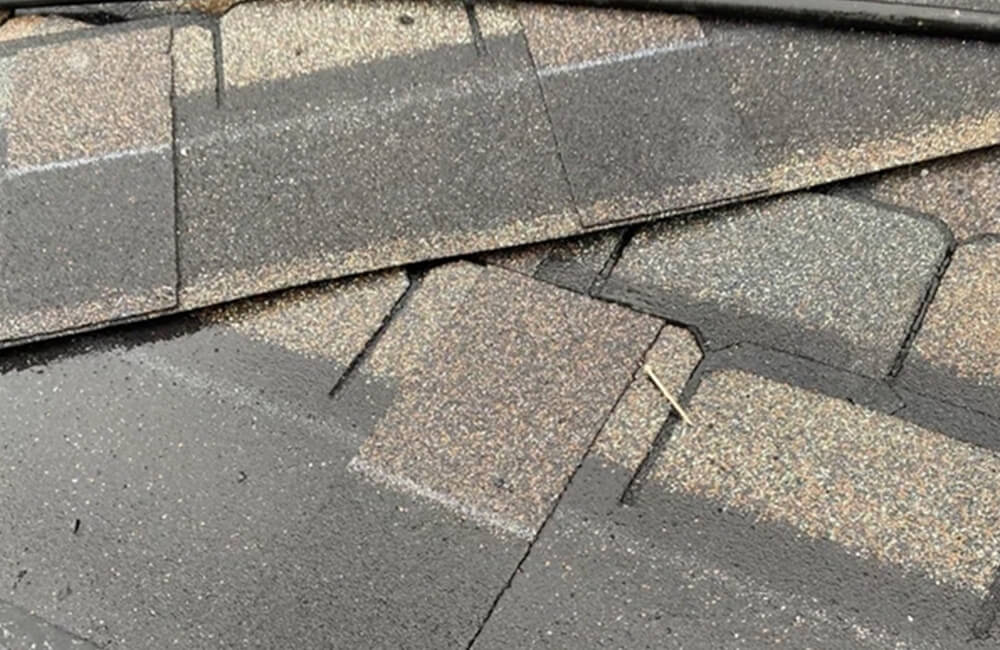

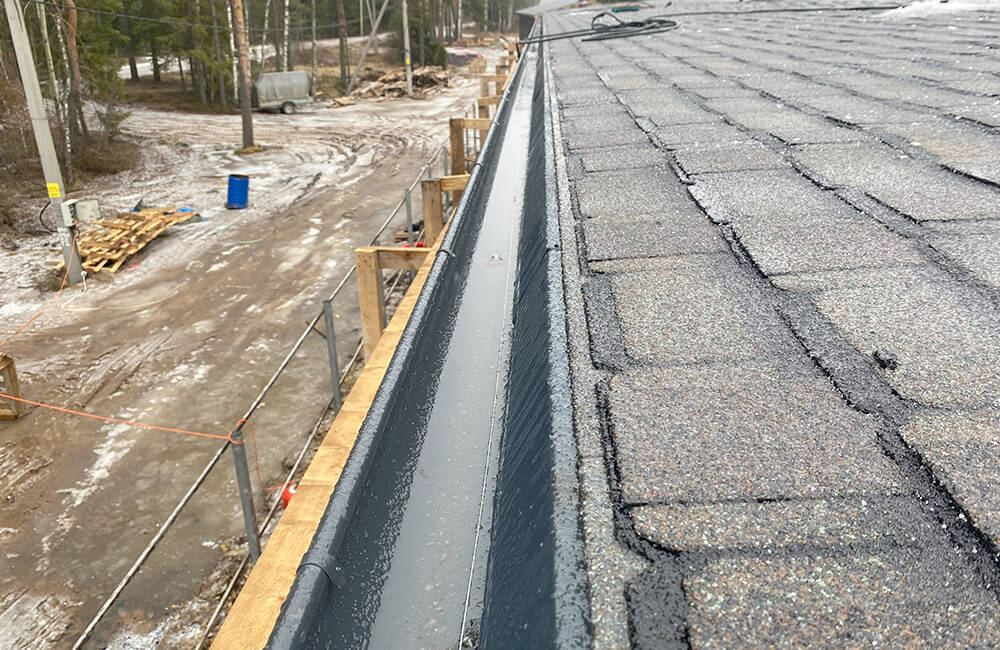

У гонтов черепицы со стороны торца подрезан уголок

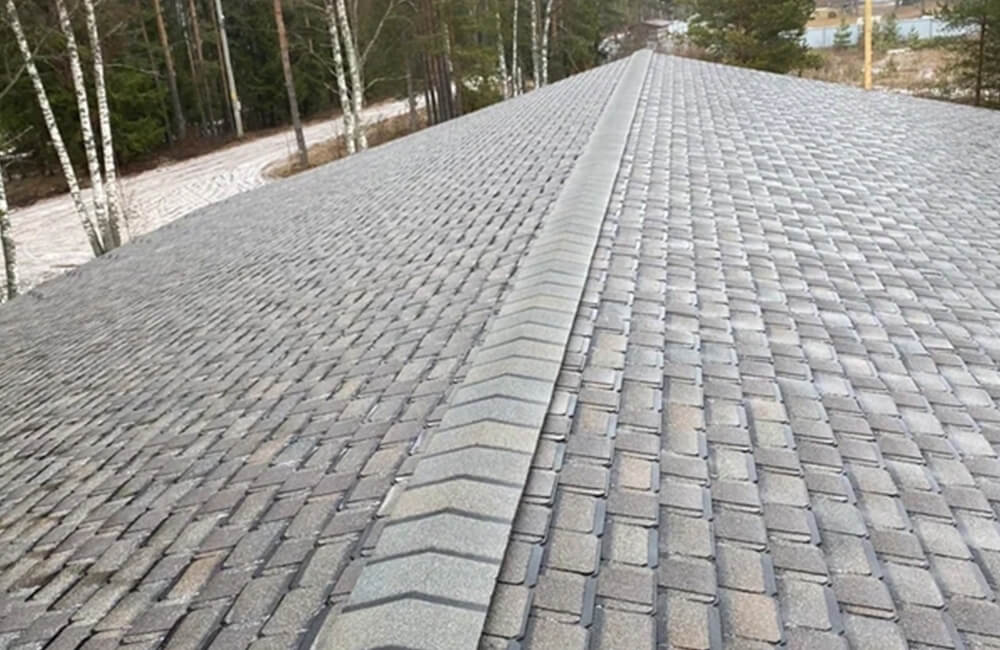

Видеоматериалы: обзор смонтированной кровли.

Как проверить качество работы

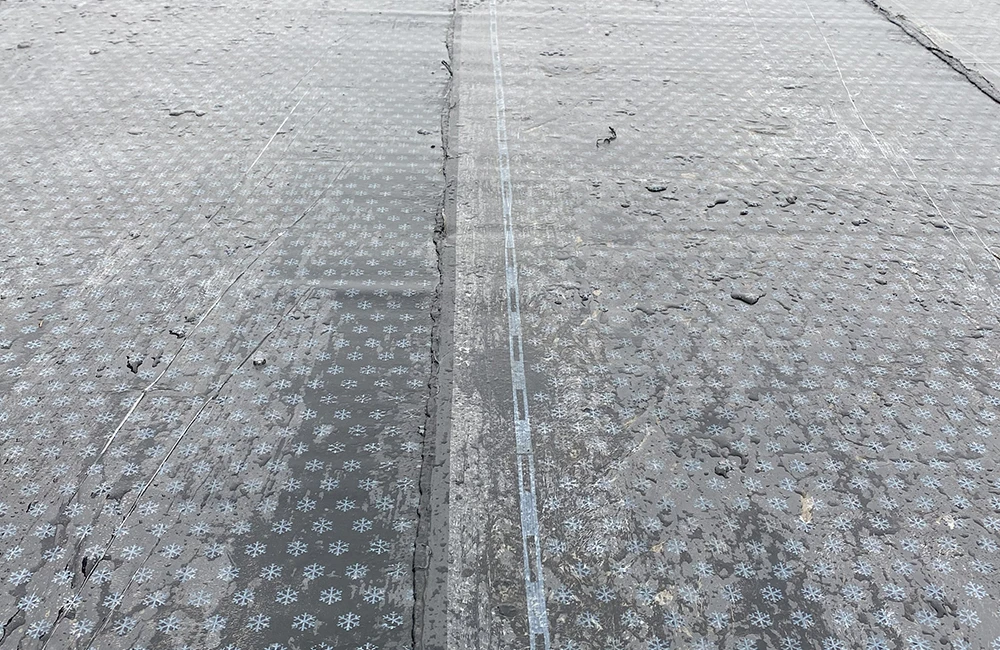

Непроваренные швы подкладочного ковра следует проварить. Если не получится, смонтируйте заплатку, которая на 100 мм с каждой стороны перекрывает непроваренный участок.

Видеоматериалы: проверка качества монтажа.

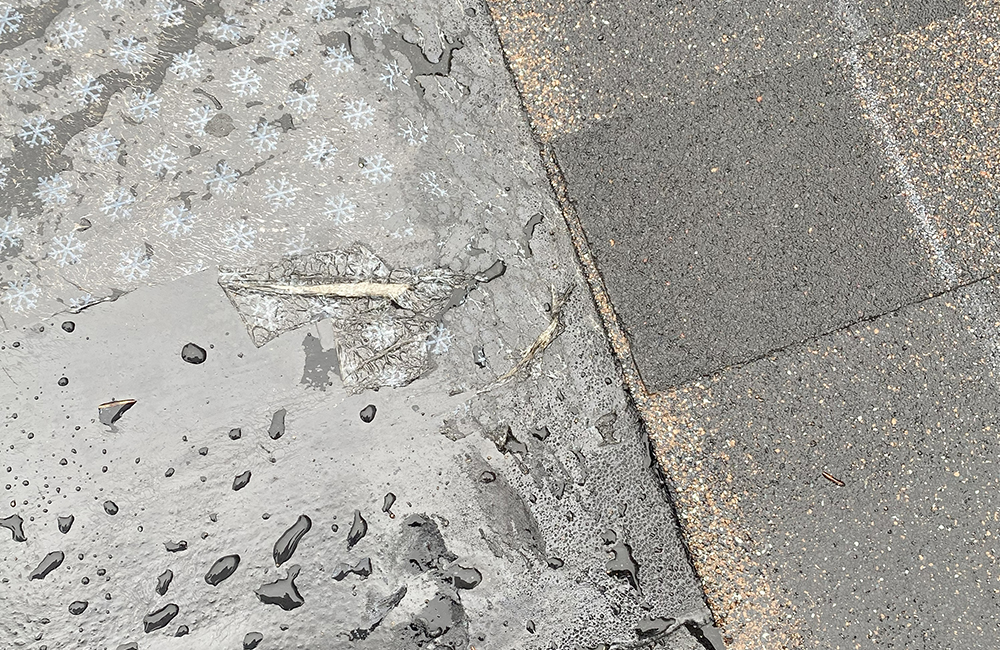

Как убедиться в надежности соединения: эксперимент по отрыву приклеенной черепицы

Гибкая черепица приварена надежно. Экспериментальный участок теперь надо очистить от остатков старого гонта и приварить новый.

Весь процесс монтажа подробно описан в инструкции по монтажу

Для дополнительной консультации обращайтесь в службу региональных технических представителей СБЕ КМС. Также можно связаться через торговых партнеров, у которых вы приобрели материал или по горячей линии ТЕХНОНИКОЛЬ 8 800 600 05 65.
