Как правильно: монтируем фасадные панели
Фасадные панели — современный высокотехнологичный материал для наружной отделки стен жилых домов, хозяйственных построек и промышленных зданий.
С помощью панелей можно быстро и относительно недорого отделать фасад нового дома, гаража или другой постройки. Также панели успешно применяют при реконструкции, капитальном и косметическом ремонте фасадов.
Внимание!
Статья носит информационный характер. Все официальные инструкции опубликованы в разделе Инструкции.
Если у вас на участке есть разные постройки, облицовка панелями может придать домовладению цельный облик. При этом совершенно не важно, из какого материала они выстроены: кирпичный жилой дом, гараж из блоков и деревянный хозблок можно оформить как единый архитектурный ансамбль.
Технология монтажа панелей очень проста. Их можно установить своими силами, не прибегая к услугам профессиональных строителей — важно точно следовать инструкции по монтажу, и тогда результат вас не разочарует.
Расскажем об основных этапах монтажа и важных нюансах, перечислим необходимые для работы инструменты и подскажем, где найти инструкции.
Особенности фасадных панелей
Фасадные панели имитируют облицовку из камня или кирпича. Их изготавливают из поливинилхлорида методом экструзии и термоформования, а затем дополнительно окрашивают, — чтобы усилить сходство с натуральным материалом.
Преимущества фасадных панелей:
- Стоимость облицовки панелями в несколько раз ниже, чем отделка кирпичом или камнем. Но уже с расстояния в несколько метров постройку не отличить от каменной или кирпичной.
- Незначительный вес облицовки позволяет использовать ее для обновления фасадов легких строений и старых зданий, стены которых не выдержат вес других видов облицовки.
- Под панелями можно разместить коммуникации и дополнительный слой теплоизоляции.
- При монтаже используют минимум инструментов; дорогие профессиональные приспособления не нужны.
- Облицовку можно монтировать в любое время года: технология не подразумевает мокрых операций.
- Пластиковые панели не гниют, их не разрушают насекомые.
- Фасадная облицовка не нуждается в специальном уходе — достаточно периодически очищать фасад от пыли.
Преимущества фасадных панелей хорошо известны потребителям и обеспечивают им популярность. Но ошибки при монтаже могут привести к разочарованиям.
Работа над ошибками: что важно знать
У пвх-пластиков относительно большой коэффициент линейного расширения: при изменении температуры размеры панелей довольно значительно меняются — они увеличиваются в жару и сокращаются на морозе. Чтобы фасадная облицовка не деформировалась, нужно учитывать колебания линейных размеров.
В руководстве по монтажу производитель дает рекомендации на этот счет — и их важно знать и учитывать в работе. ТЕХНОНИКОЛЬ рекомендует делать компенсационный зазор через каждые 10 м периметра фасада при годовых колебаниях температуры до 50°C, и через каждые 8 м если в течение года температура воздуха меняется более, чем на 50°C.
Чтобы облицовка не пошла волнами, у панелей должна быть возможность свободно расширяться. Поэтому при креплении их к обрешетке саморезы затягивать нельзя.
Чтобы исключить перегрев фасада на солнце, важно обеспечить свободную циркуляцию воздуха в вентиляционном зазоре между облицовкой и стеной постройки. Для этого вдоль нижнего и верхнего края облицовки должен оставаться зазор не меньше 20 мм.
На морозе пластик становится хрупким. Поэтому проводить фасадные работы зимой нежелательно: риск повредить панель при резке и монтаже увеличивается. Работать при плюсовых температурах проще и безопаснее.
Ассортимент фасадных панелей от ТЕХНОНИКОЛЬ

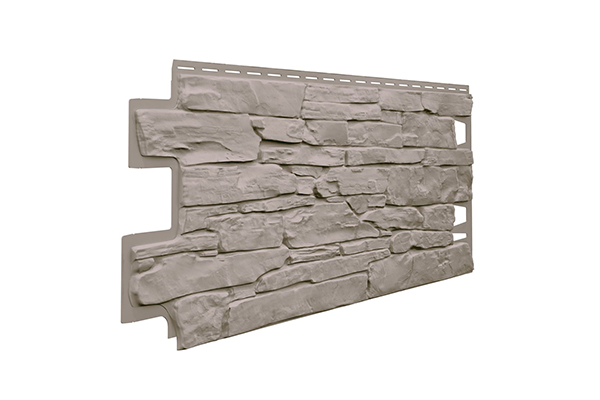

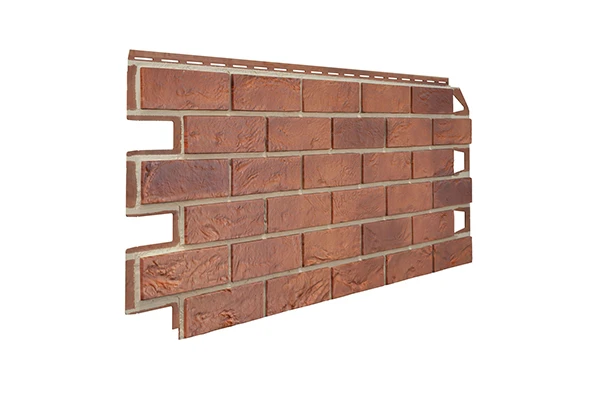

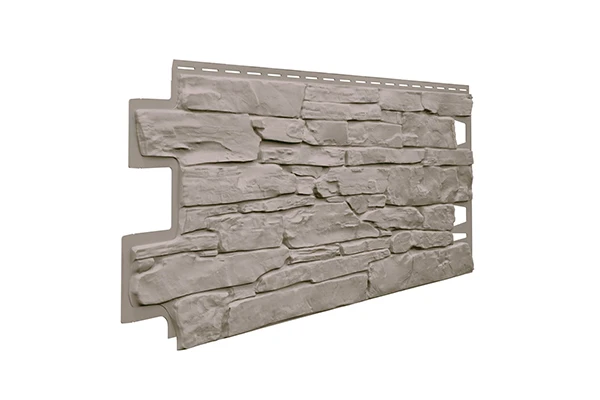

В ассортименте ТЕХНОНИКОЛЬ фасадные панели, воспроизводящие камень, кирпич, песчаник и клинкер. Каждый из вариантов выпускается в нескольких цветах.

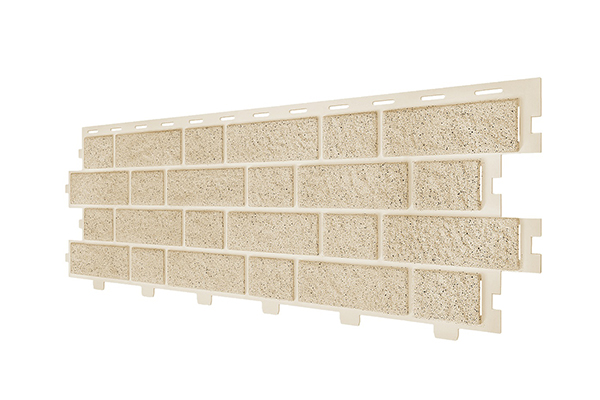

Коллекция «Формлайт, кирпич» воспроизводит кладку из состаренного кирпича. Двойное окрашивание придает облицовке более выразительный вид Размер панели
1140 х 350 х 11,2 мм

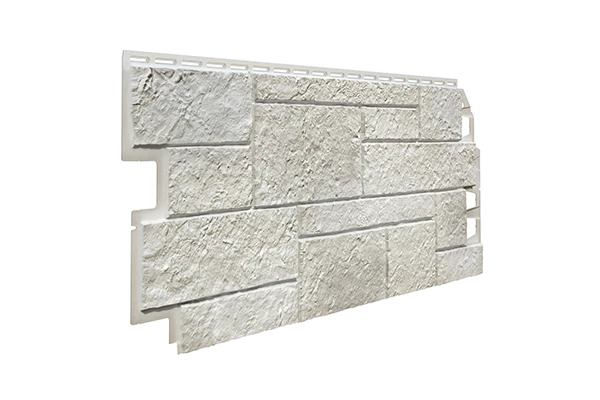

Панели из коллекции «Песчаник» отличаются спокойной текстурой натурального камня
Размер панели
1000 х 420 х 18 мм
Обратите внимание! Фасадные панели разных производителей могут различаться площадью и весом одного элемента и номенклатурой доборных элементов. Важно делать расчеты для конкретного материала.

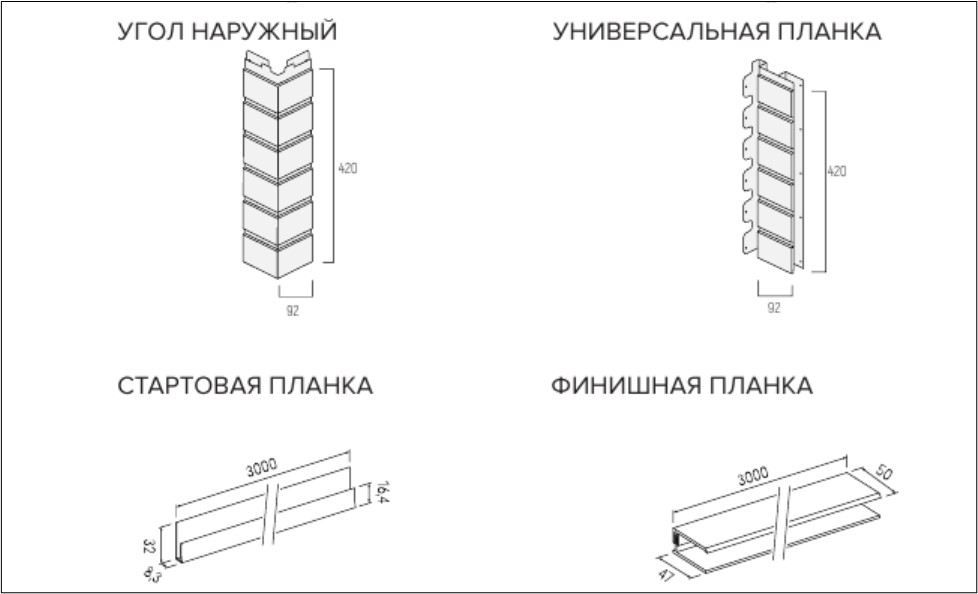

Кроме панелей, при облицовке фасада используют доборные элементы. С их помощью оформляют углы здания и примыкания.

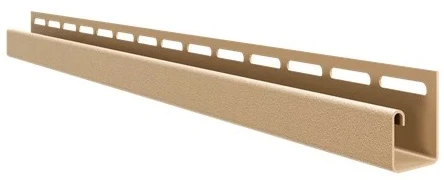

Стартовый (начальный) профиль используют при монтаже первого ряда фасадных панелей. Его монтируют по периметру здания, а затем надевают на него нижний замок панелей. При правильном монтаже стартовый профиль не виден на облицовке, поэтому его цвет не играет роли.
Но стартовый профиль используют не во всех коллекциях. Так, для монтажа панелей «Формлайт» используют J-профиль того же цвета, что и сами панели. Его особенность в том, что он не скрытый, а «обрамляет» панели.
Важно! В некоторых коллекциях фасадных панелей, например, в серии «Формлайт» от ТЕХНОНИКОЛЬ вместо стартового и финишного профилей применяют J-профили в цвет панелей. Инструкцию по монтажу фасадных панелей «Формлайт» можно скачать здесь
Наружные углы нужны для оформления вертикальных углов здания. Они повторяют цвет и текстуру панелей. При монтаже сначала устанавливают углы, а затем в их пазы вставляют панели.
Универсальные планки (есть не во всех коллекциях) также повторяют цвет и текстуру панелей соответствующей коллекции. Их используют при оформлении внутренних углов и переходов между облицовкой из панелей разных видов.
Финишный профиль фиксирует верхний край облицовки.
Как рассчитать количество материалов

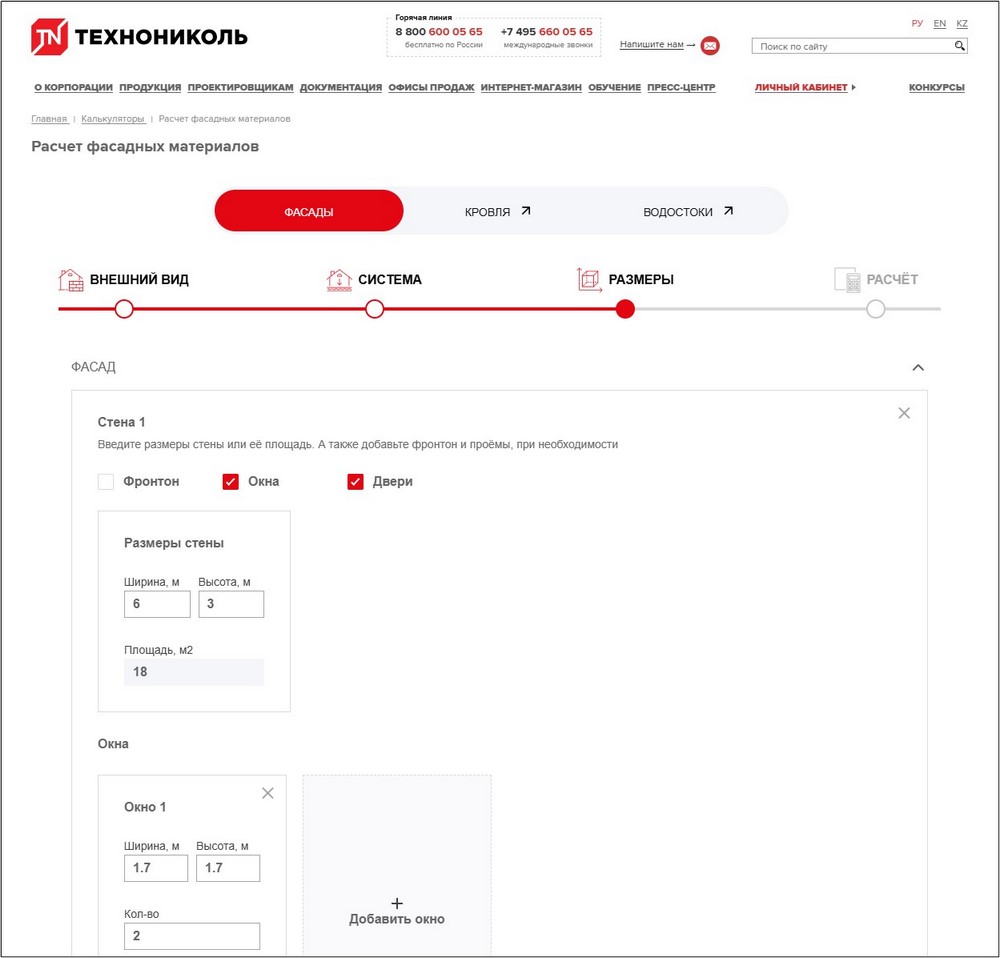

Для расчета количества материалов можно воспользоваться онлайн-калькулятором ТЕХНОНИКОЛЬ.
Для расчетов нужно с точностью до сантиметра знать длину и высоту каждой стены, а также размеры всех оконных и дверных проемов. Эти цифры можно найти в проекте дома (если он под рукой).
Если его нет, набросайте на бумаге эскиз каждой стены, снимите с помощью рулетки или лазерного дальномера все размеры и зафиксируйте их на эскизе.
В калькуляторе на сайте вам нужно выбрать вид отделки фасада, вид панелей, которые предполагаете монтировать, ввести размеры стен, количество и размеры проемов, указать количество внешних и внутренних углов. По этим данным калькулятор рассчитает количество материалов и выдаст их перечень.
Зная параметры фасада, можно самостоятельно рассчитать, сколько упаковок панелей нужно купить для облицовки:
- вычислите суммарную площадь стен, вычтите из нее площадь окон и дверей;
- к полученной площади прибавьте 5–10 % на подрезку и в запас;
- разделите получившуюся площадь на длину и ширину одной фасадной панели — эти размеры указана в технических характерстиках;
- разделите получившееся общее количество панелей на количество панелей в одной пачке, округлите в большую сторону.
Необходимое количество стартовых и финишных планок и углов рассчитывают в зависимости от периметра дома, суммарной длины углов и проемов.
При расчете важно учесть, что габариты дома в результате установки навесного фасада увеличатся. Особенно заметно — после утепления снаружи и если приходятся выравнивать стены — например, если речь о бревенчатой постройке. Чтобы в разгар работы не пришлось экстренно докупать материалы, для расчетов нужно брать размеры будущей облицовки, а не длину существующих стен. В некоторых случаях, при реконструкции, самым верным решением будет покупка облицовочных материалов уже после того, как смонтирован каркас.
Технология монтажа фасадных панелей
Фасадные панели монтируют на подсистему (обрешетку) из вертикальных направляющих. Расстояние между направляющими — 400 мм по осям, они должны располагаться в одной вертикальной плоскости.
Обрешетку можно сделать из деревянного бруса сечением 40 х 40 мм или из оцинкованного металлического профиля толщиной не меньше 0,5 мм.
Для крепления панелей используют анодированные или оцинкованные саморезы с полукруглой головкой диаметром не более 8 мм. К панелям «Технониколь» и «Оптима» крепеж идет в комплекте, для других панелей его нужно купить отдельно.
Саморезы вкручивают посередине крепежных отверстий строго перпендикулярно плоскости направляющих и не затягивают, чтобы панель могла «ходить».
Какие инструменты нужны для работы с фасадными панелями
- шуруповерт
- болгарка — для резки панелей и доборных элементов
- ножовка для резки брусков или ножницы по металлу для резки профилей
- инструменты для крепления подсистемы на несущие стены (зависят от материала стен: например, для сверления каменных стен потребуется перфоратор)
- строительный уровень — для контроля геометрии обрешетки
- лазерный уровень — для разметки линии стартовой планки по всему периметру фасада
- измерительные и разметочные инструменты — рулетка, угольник, карандаш
- средства индивидуальной защиты — очки, перчатки
Последовательность монтажа фасадных панелей
Отделку фасада ведут поэтапно — снизу вверх. Но сначала готовят поверхность стен, и, если нужно, делают дополнительное утепление снаружи.
Основные этапы фасадных работ:
- подготовка стен
- укладка теплоизоляции (если нужно)
- монтаж облицовки
- заключительные операции — навеска оборудования, установка светильников и т.д.
Подготовка стен
Уберите с фасада все лишнее: старую отделку, оконные и дверные наличники, фонари, водосточные трубы и т. д. При необходимости соскребите с поверхности старую шелушащуюся краску, с помощью жесткой щетки уберите грязь.
Осмотрите стены и заделайте обнаруженные трещины. Если на фасаде есть металлические элементы, покрасьте их двумя-тремя слоями антикоррозионной грунтовки для металла, деревянные конструкции можно обработать антисептиком для древесины. Поверхность фасада до перехода к следующему этапу нужно просушить.
Монтаж обрешетки
Крепеж для крепления направляющих выбирают в зависимости от материала стен. К деревянным поверхностям обрешетку прикручивают саморезами с помощью шуруповерта, к стенам из кирпича или блоков — крепят дюбель-гвоздями с помощью перфоратора. Расстояние между направляющими — не более 400 мм.
Важно, чтобы все направляющие одной стены лежали в одной плоскости.
Для этого:
- установите крайние направляющие по уровню строго вертикально;
- натяните между ними в нескольких местах строительный шнур;
- закрепите промежуточные направляющие, выравнивая их по натянутым шнурам.
Если стены очень кривые, нужно найти место, которое сильнее всего выпирает из фасада, и при монтаже подсистемы ориентироваться на него: плоскость обрешетки должна выступать за него на толщину направляющих.
Установка стартовой планки
Она задает нижнюю границу фасадной облицовки, поэтому важно установить ее строго горизонтально. Кроме того, на смежных стенах стартовый профиль должен располагаться на одной высоте. Учтите, что в нижней части облицовки должен оставаться вентиляционный зазор шириной не менее 20 мм.
Для разметки удобно использовать лазерный уровень: по его лучу на направляющих делают отметки карандашом или маркером, а затем монтируют профиль.

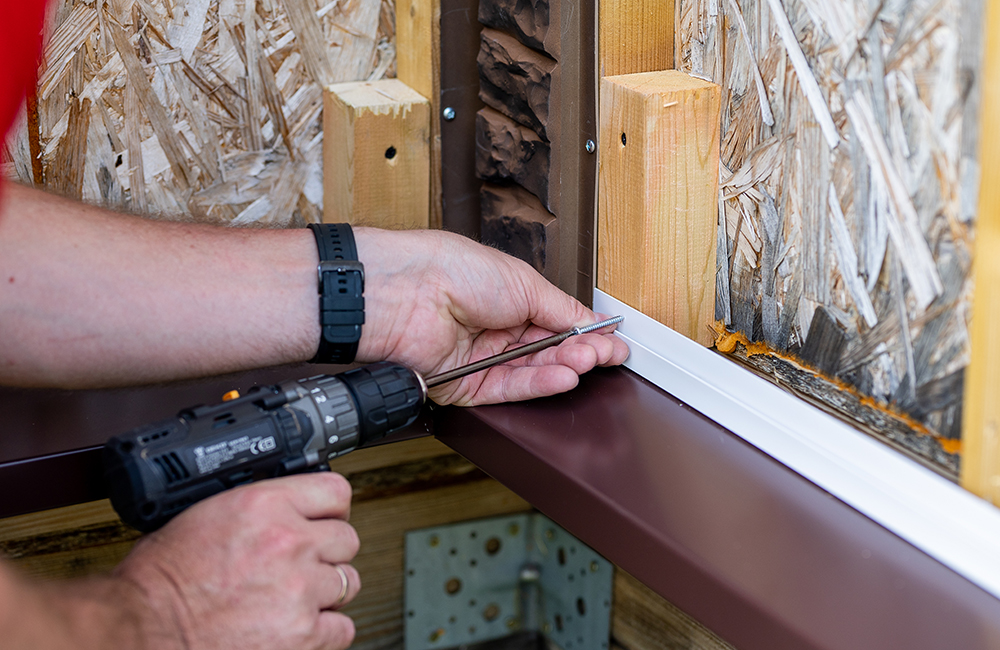

Стартовую планку фиксируют к обрешетке саморезами*. *Примечание: При монтаже панелей «Формлайт» вместо стартовой планки монтируют J-профиль

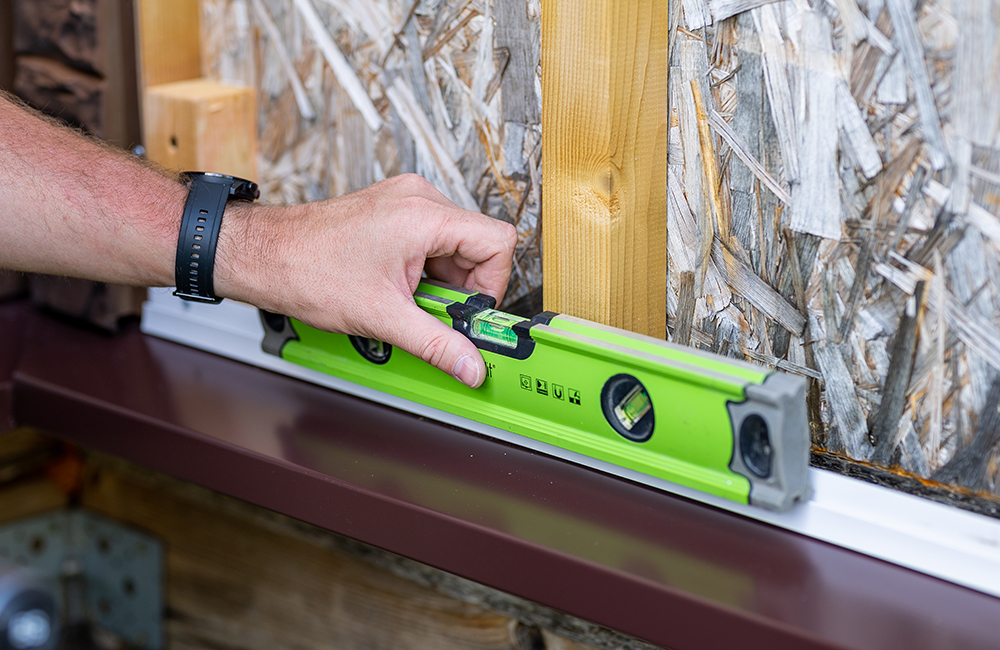

Правильность установки контролируют строительным уровнем. Ошибки сразу же исправляют.
Оформление наружных и внутренних углов
После установки стартовой планки устанавливают угловые элементы на внешние углы и по периметру оконных и дверных проемов. При необходимости с помощью универсальных планок оформляют внутренние углы. Все доборные элементы прикручивают к направляющим саморезами, оставляя между головкой самореза и деталью зазор 1–1,5 мм.

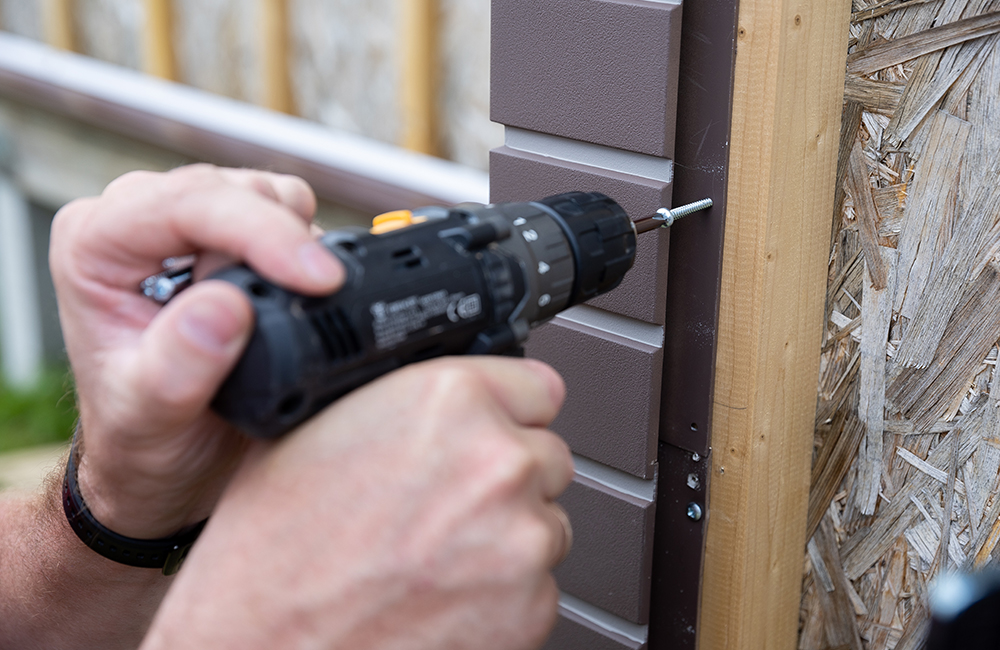

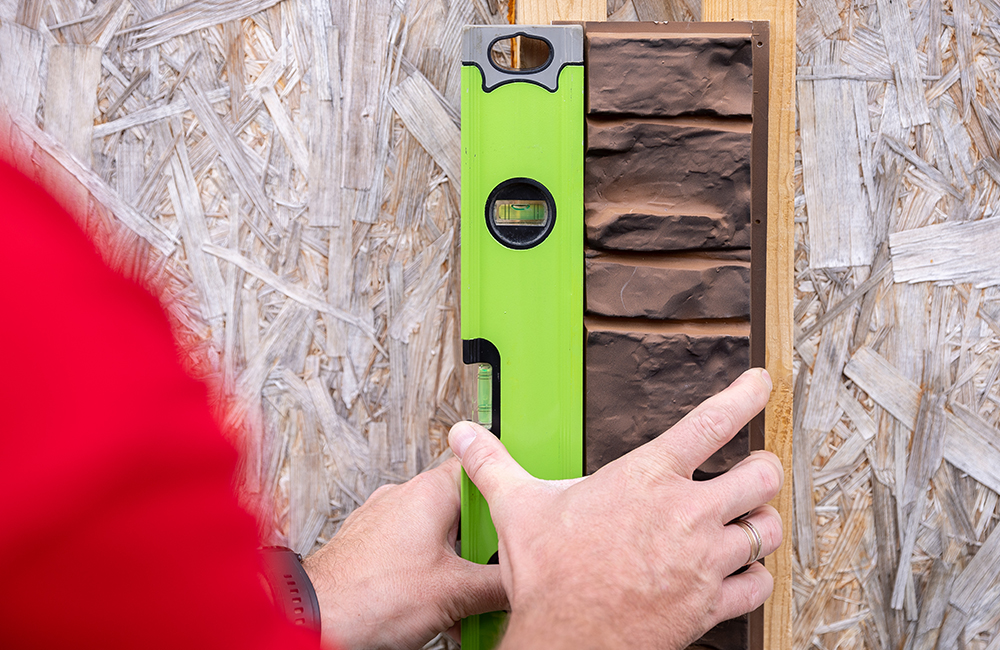

Наружные углы монтируют по уровню строго вертикально.

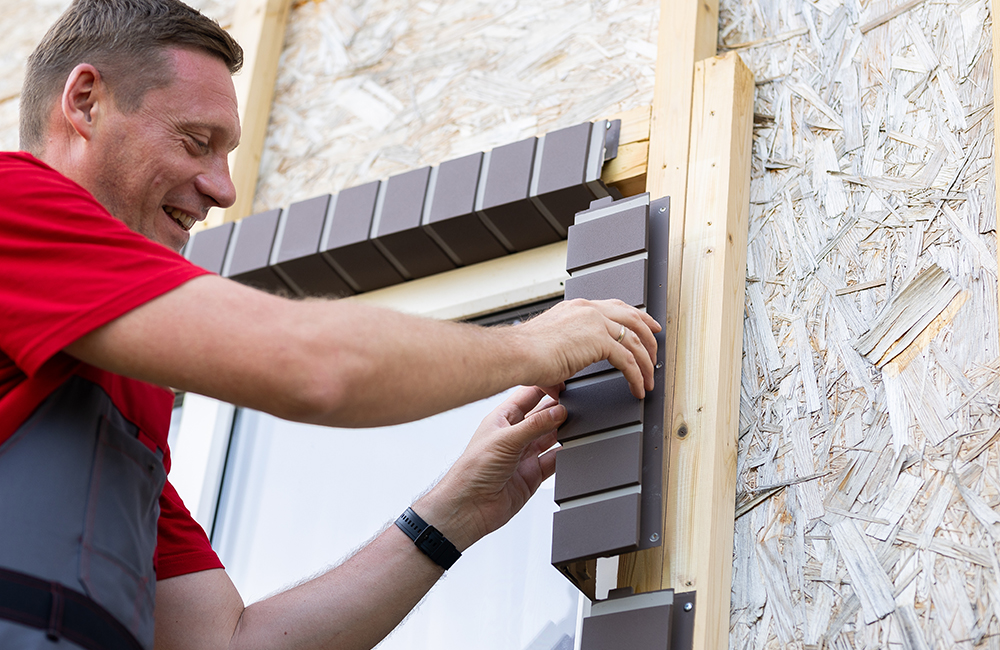

Наружными углами отделывают оконные и дверные проемы.
Устанавливать доборные элементы сразу по всей высоте стены не обязательно — можно делать это параллельно с установкой фасадных панелей.
По ходу установки не забывайте постоянно контролировать вертикальность и горизонтальность доборных элементов с помощью строительного уровня.
Монтаж облицовки
Фасадные панели в отличие от сайдинга устанавливают вплотную друг к другу без промежутков — зазоры для температурного расширения оставляют только по бокам облицовки. Монтаж ведут слева направо снизу вверх.

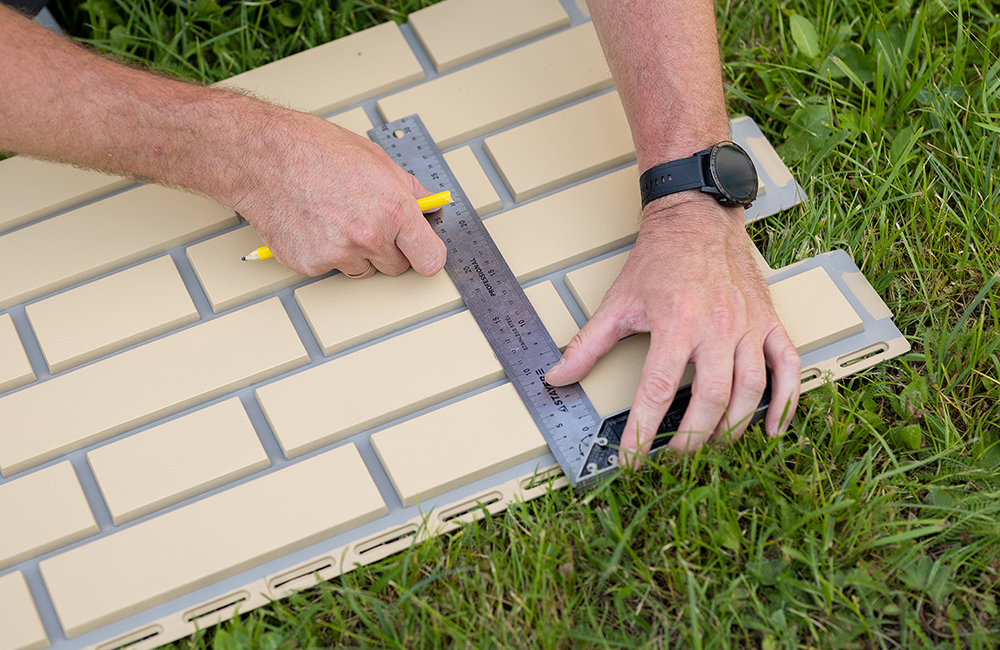

- Первую в ряду обрежьте с левой стороны — линию реза наметьте с помощью строительного угольника.

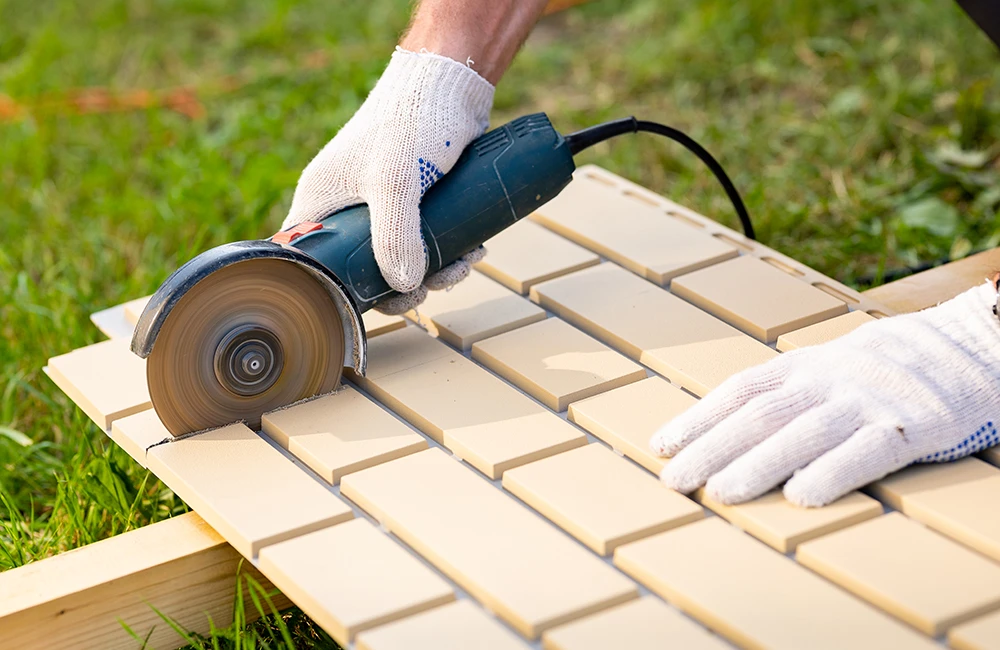

- Обрежьте панель по разметке с помощью болгарки. Обрезок не выбрасывайте — его можно использовать в конце ряда.

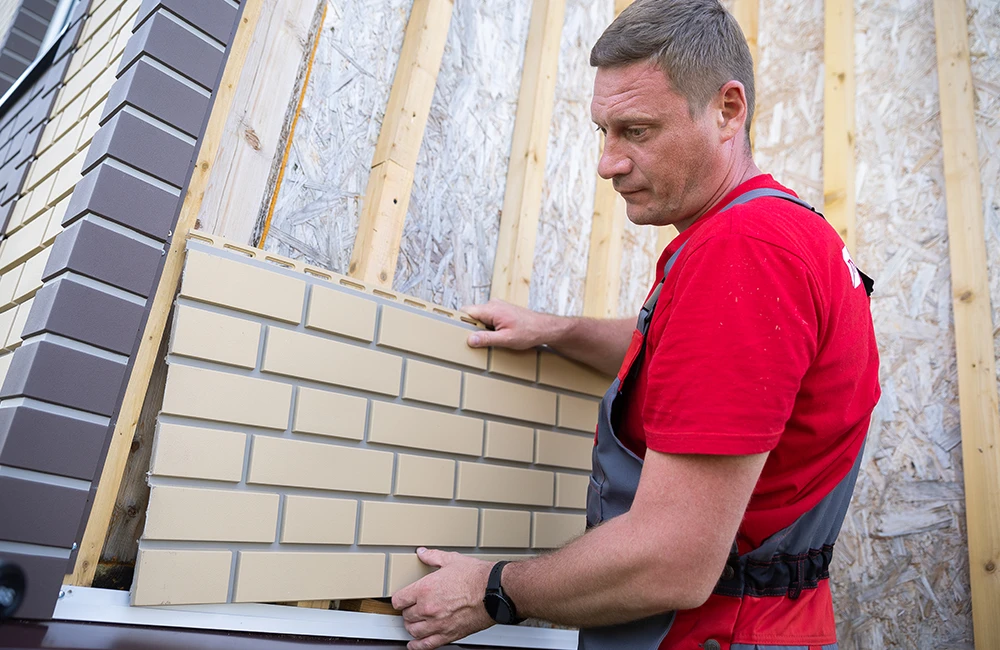

- Вставьте левый край панели в паз наружного угла, закрепленного на каркасе. Нижний замок панели в зависимости от коллекции установите на стартовую планку или вставьте в J-профиль. Между левым краем панели и доборным элементом оставьте температурный зазор 10–15 мм.

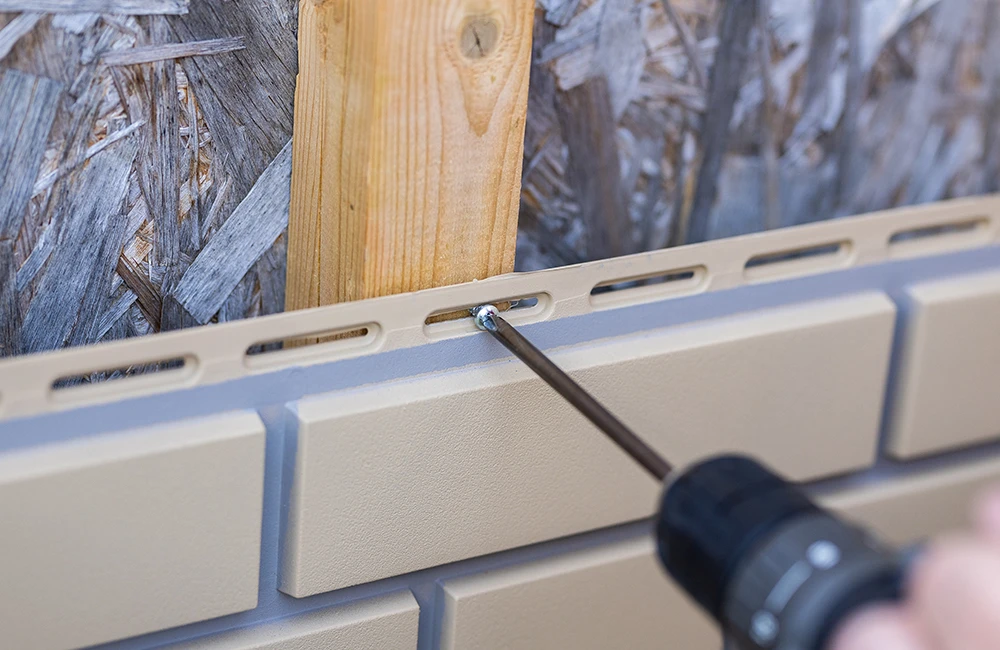

- Прикрепите панель к направляющим с помощью саморезов. Закручивайте их по центру крепежных отверстий и не затягивайте — панель должна свободно «ходить».

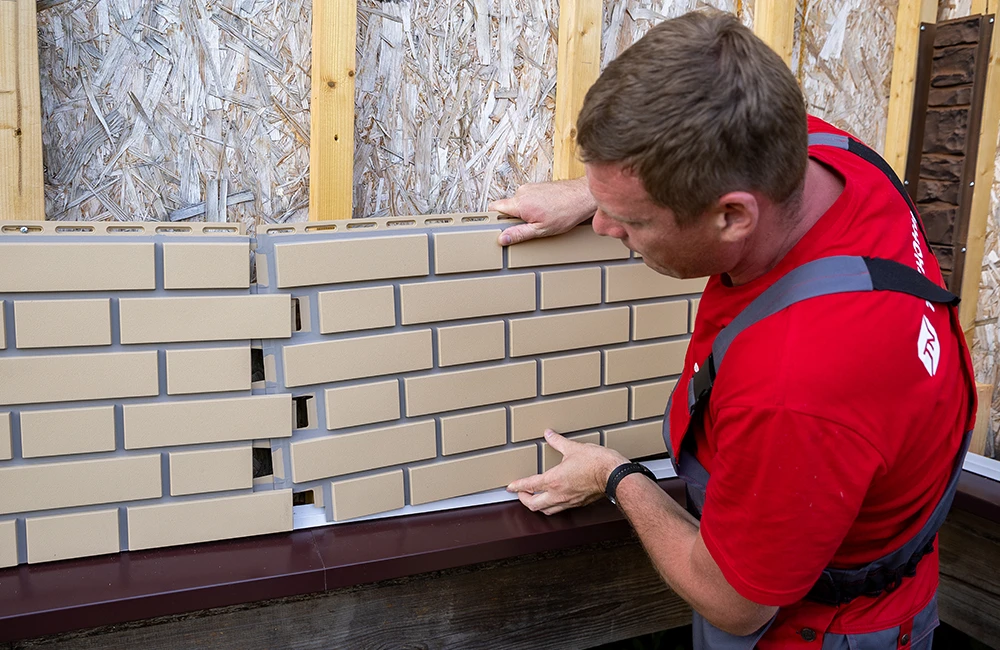

- Следующую панель состыкуйте с уже установленной с помощью замков движением вниз и влево. Закрепите ее саморезами к направляющим. Аналогично смонтируйте весь ряд.

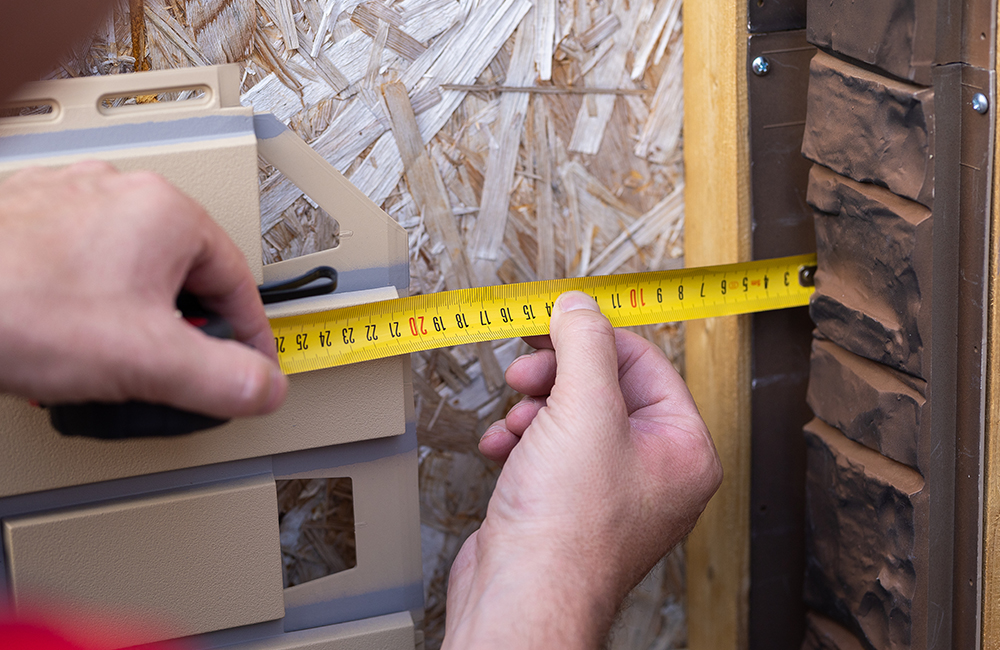

- Чтобы отрезать последнюю панель, рулеткой измерьте расстояние от уже установленной панели до торца паза доборного элемента, вычтите из полученной величины 10–15 мм на температурный зазор, разметьте и обрежьте панель. Установите ее на фасад.

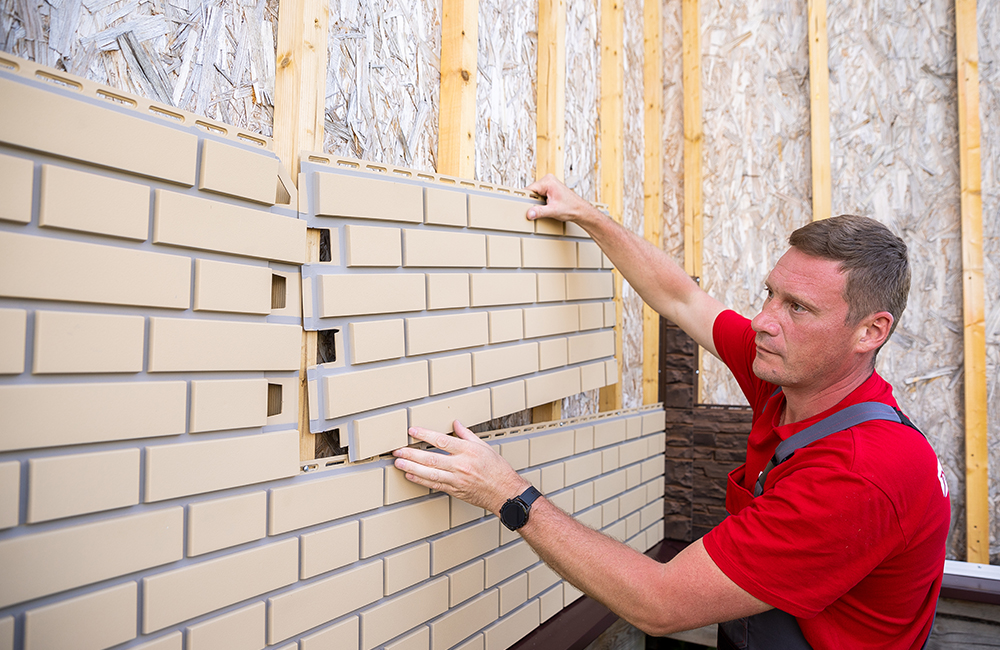

- Следующие ряды монтируйте аналогично, но со смещением на ⅓ – ½ длины панели относительно предыдущего ряда. Контролируйте совпадение рисунка швов. Последний ряд панелей обрежьте по высоте. Верхний край ряда вставьте в J-профиль, не прикручивая саморезами.
Крепление поверх фасадной облицовки

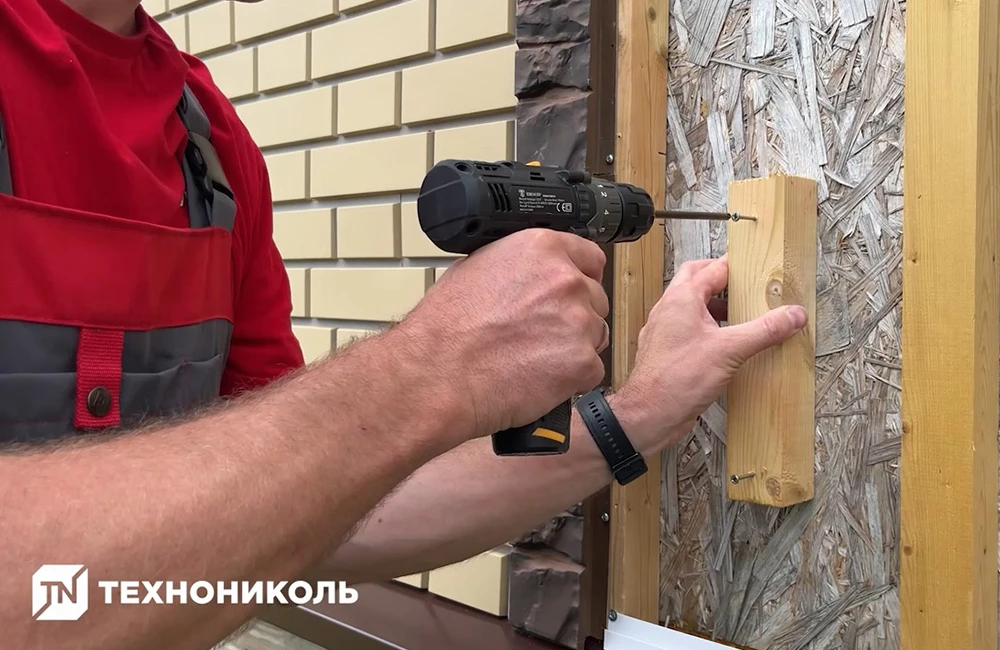

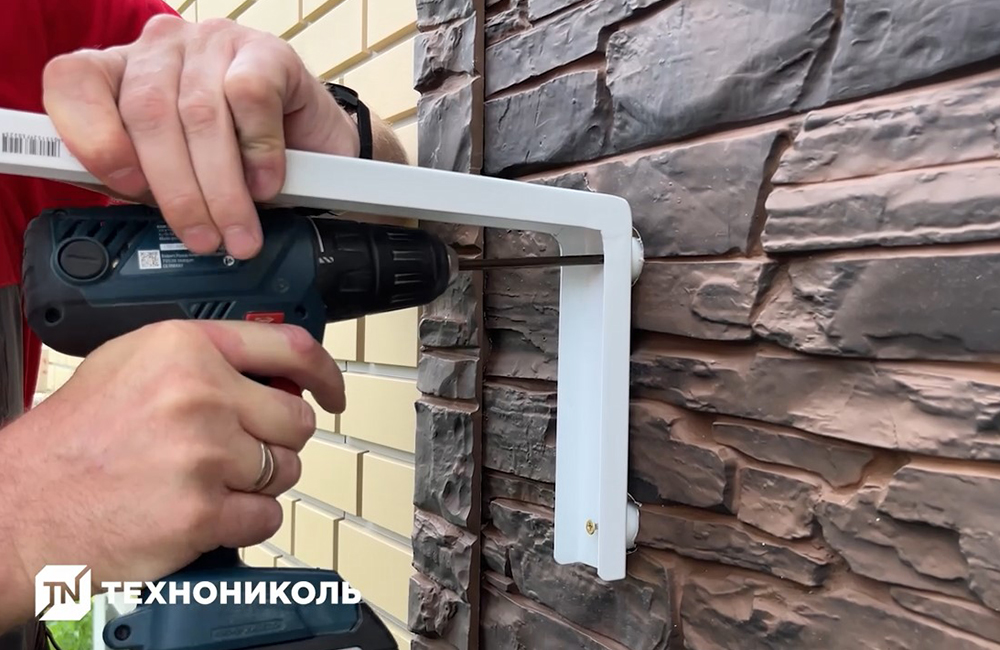

Если поверх фасадной облицовки нужно закрепить какое-либо оборудование, то на этапе монтажа каркаса в этих местах необходимо предусмотреть закладные и выровнять их в плоскости обрешетки.
Для крепежа в панели нужно с помощью коронки сделать отверстие диаметром на 20–25 мм больше, чем диаметр крепежного элемента. Навешивать оборудование важно с таким расчетом, чтобы его вес передавался только на закладную и не нагружал облицовку.
Где найти инструкции
Для тех, кто планирует отделывать фасад своими силами, компания ТЕХНОНИКОЛЬ подготовила инструкцию. У панелей серий «Технониколь» и «Оптима» она лежит в каждой коробке. Также можно скачать, распечатать и во время работы держать под рукой:
Инструкция по монтажу фасадных панелей «Технониколь» и «Оптима»
Инструкция по монтажу фасадных панелей «Формлайт»
Посмотрев короткую видеоинструкцию, вы сможете в более наглядной форме ознакомиться с основными приемами монтажа:
Монтаж фасадных панелей ТЕХНОНИКОЛЬ — видео на RUTUBE
Заключение: самое важное в монтаже, чтобы не наделать ошибок
После изучения нашей инструкции вы могли убедиться, что фасадные панели — очень технологичный материал. Независимо от того, будете ли вы их монтировать своими руками или обратитесь к услугам профессионалов, важно соблюдать эти принципы монтажа:
- панели монтируют на подсистему из брусков или металлических профилей, шаг направляющих — не более 400 мм по осям;
- для крепления панелей используют саморезы с полукруглой головкой диаметром 8 мм, их вкручивают в середину крепежных отверстий и не затягивают, чтобы панели при изменении температуры могли «дышать»;
- в отличие от сайдинга замки панелей соединяют друг с другом вплотную, без промежутков — компенсационные зазоры остаются только по краям облицовки внутри угловых доборных элементов.
