Как правильно: монтируем фасадную плитку HAUBERK на основание из XPS

Очень часто вместе с облицовкой фасада приходится делать дополнительное утепление. Прочитав нашу статью, вы узнаете о преимуществах и особенностях фасадной плитки, а также получите подробную пошаговую инструкцию по монтажу плитки на теплоизоляцию из экструдированного пенополистирола.

Особенности фасадной плитки

Фасадная плитка HAUBERK — это однослойный облицовочный материал на основе стеклохолста, покрытого слоем модифицированного битума. Для защиты от атмосферных воздействий и солнечных лучей с внешней стороны плитка покрыта базальтовой посыпкой, которая выполняет также декоративную функцию.

Плитку используют в малоэтажном и коттеджном строительстве для облицовки фасадов, фронтонов и цоколей. Материал также подходит для наружной отделки ограждений и хозяйственных построек — хозблоков, беседок, гаражей, бань.

Преимущества фасадной плитки:

• эстетичный внешний вид;
• бесшовность облицовки;
• низкий вес;
• простота и технологичность монтажа;
• минимум отходов в процессе укладки.

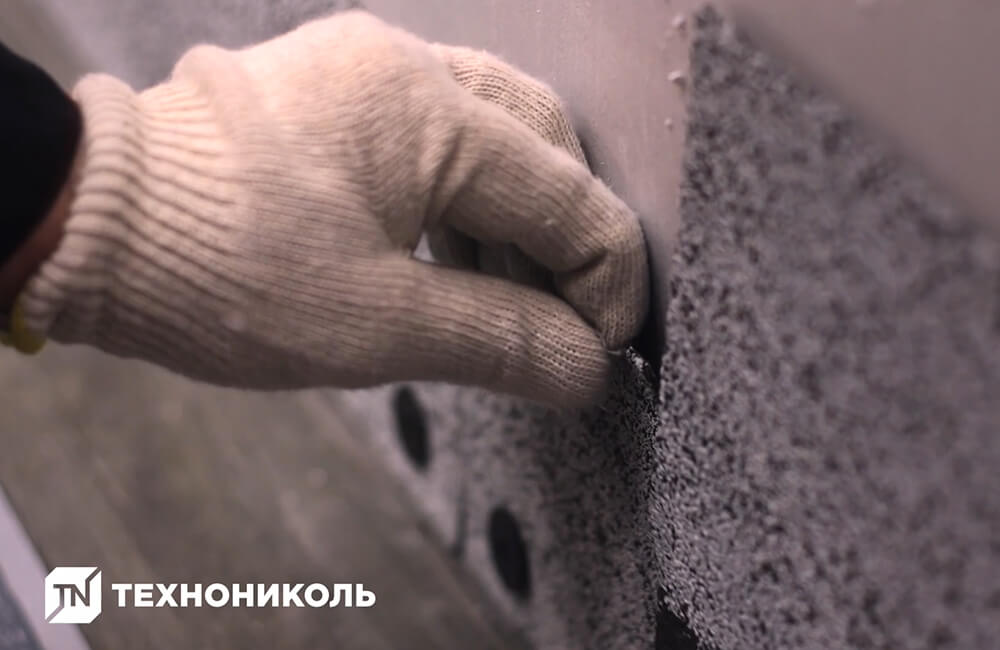

На тыльную сторону плитки нанесен клеевой слой, который обеспечивает прочную фиксацию фасадной облицовки практически на любом основании. Благодаря клеевому слою и низкому весу, плитку можно укладывать непосредственно на теплоизоляцию из экструдированного пенополистирола.

А дополнительная фиксация при помощи пластиковых фасадных винтов R16 ТЕХНОНИКОЛЬ — это гарантия, что плитка не отклеится и не сдвинется с места.

Важное преимущество такого способа монтажа в том, что не нужно делать несущую подсистему (обрешетку) — это ускоряет монтаж и сокращает сроки фасадных работ.

Кроме того, все материалы, используемые при таком утеплении и облицовке фасада не впитывают влагу и не гниют, поэтому отделка получается атмосферостойкой и долговечной.

О чем нужно помнить, чтобы избежать ошибок

Фасадную плитку нужно монтировать на сплошное, ровное, жесткое основание. Оно может быть выполнено из влагостойкой фанеры, ОСБ-3, ЦСП, шпунтованной доски, листового металла толщиной от 2 мм. При укладке поверх теплоизоляции из экструдированного пенополистирола (XPS) перепад между плитами в плоскости стены должен быть не больше 2 мм.

До укладки плитку нужно правильно хранить: на поддонах в сухих помещениях или под навесом при температуре не выше +40 °С. На упаковки с плиткой не должны попадать прямые солнечные лучи. Если фасадные работы ведутся при температуре воздуха ниже +10 °С, перед монтажом плитку выдерживают в теплом помещении не менее 24 часов.

Чтобы на фасаде не возникало цветовых пятен, перед укладкой нужно перемешать плитку из 5–6 упаковок.

Ассортимент фасадной плитки HAUBERK от ТЕХНОНИКОЛЬ

Компания предлагает несколько коллекций фасадной плитки, которые различаются формой лепестков: «Кирпич», «Камень» и «Кирпич оптима». В каждой коллекции несколько вариантов расцветки.

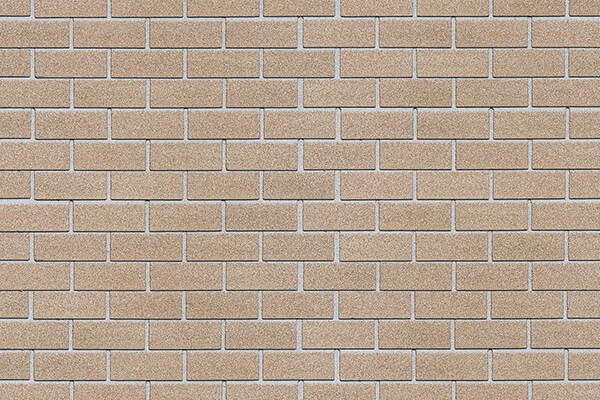

Плитка из коллекции «Кирпич» выглядит как обычная кирпичная кладка. На выбор предлагается 9 цветовых решений.

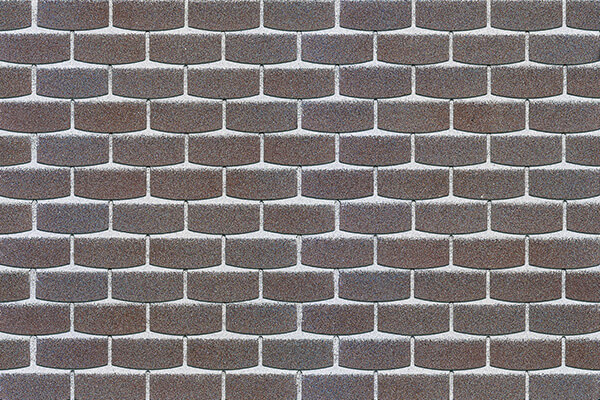

Коллекция «Камень» отличается оригинальной формой лепестков. Доступны 4 расцветки.

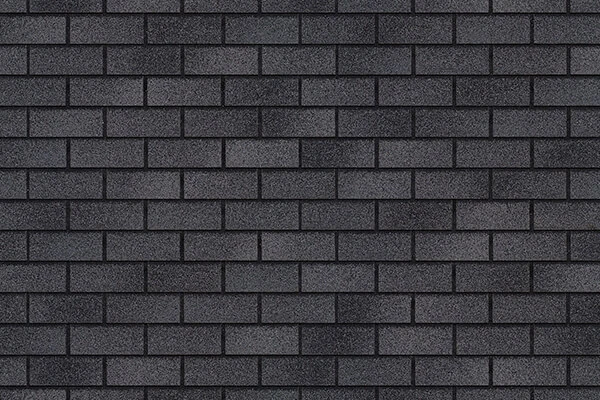

Серия «Кирпич оптима» изготавливается из улучшенного битума и выпускается в 4 цветах.

Для монтажа фасадной облицовки кроме плитки потребуются дополнительные комплектующие: оконные наличники, внутренние и внешние углы, пластиковые углы и т.д.. Наличники и углы используются для оформления проемов откосов и углов здания — они закрывают торцы облицовки и придают отделке завершенный вид.

Расчет количества материалов

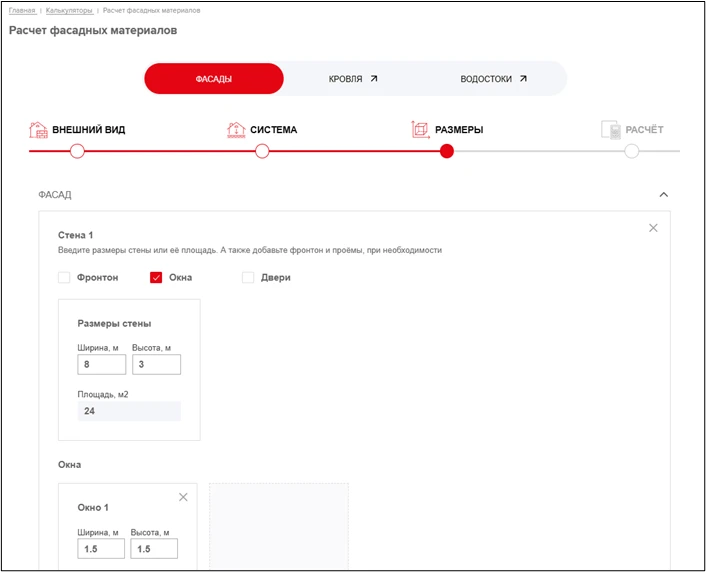

Необходимое для работы количество материалов удобнее всего рассчитать с помощью онлайн-калькулятора ТЕХНОНИКОЛЬ — нужно только знать длину и высоту каждой стены, а также размеры дверных и оконных проемов. Если у вас есть проект дома, размеры можно взять из него.

Количество фасадной плитки можно рассчитать самостоятельно. Для этого вычислите суммарную площадь фасада, вычтите из нее площадь окон и дверей и прибавьте к ней 5% запас.

Получившееся число разделите на площадь плитки в одной пачке (эта величина указана в технических характеристиках выбранного материала) и округлите до целого числа в большую сторону.

Важно! При монтаже плитки на утеплитель для расчетов нужно брать длину и высоту фасада не по стенам, а по внешней стороне утеплителя.

Устройство теплоизоляционного слоя

Экструзионный пенополистирол можно использовать как на фасаде, так и на цоколе, который примыкает к земле. В качестве утеплителя под фасадную плитку HAUBERK мы рекомендуем использовать плиты XPS ТЕХНОНИКОЛЬ CARBON ECO FAS. С обеих сторон у них фрезерованная поверхность, которая отличается высокой адгезией ко всем клеевым составам.

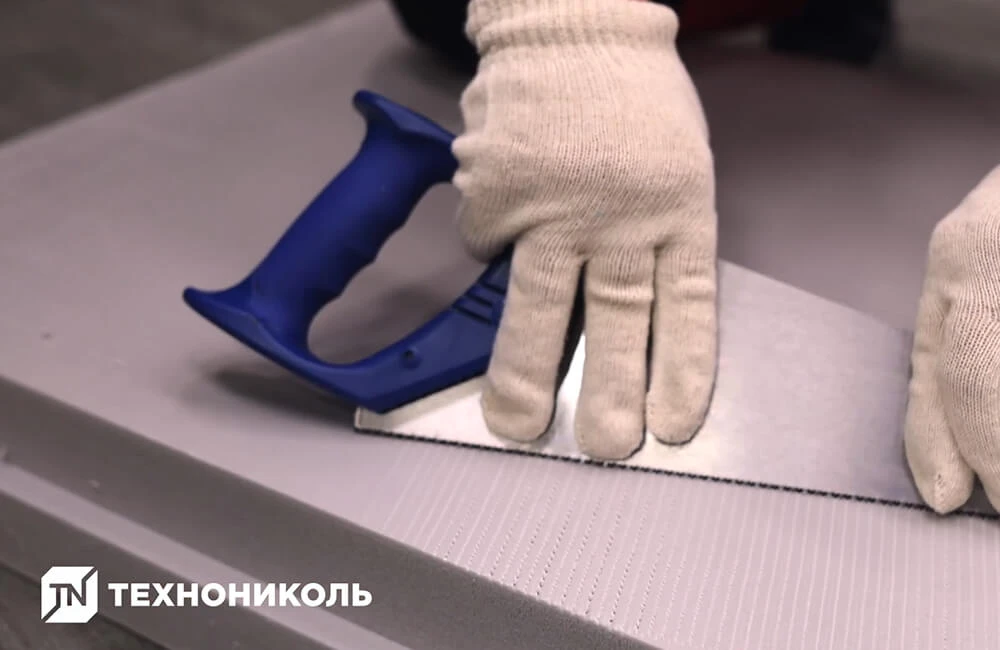

Если вы купили гладкие плиты, то их поверхности, которые будут приклеиваться к стене, нужно предварительно отфрезеровать с помощью ножовки с мелкими зубьями.

Плиты утеплителя крепят клеем — полимер-цементным или клеем-пеной — и фасадными дюбелями. Перед укладкой плит необходимо очистить поверхность стены от наплывов цемента и от пыли, а затем тщательно прогрунтовать.

Монтаж утеплителя пошагово

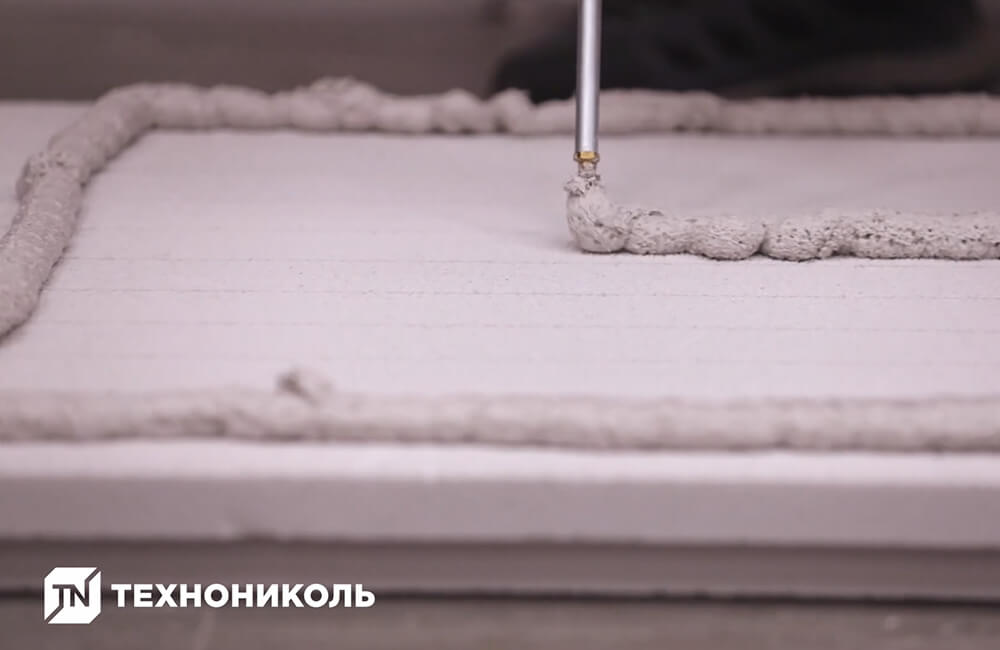

1. Нанесите клей-пену на поверхность плиты XPS — по периметру на расстоянии примерно 30 мм от края и одну полосу посередине.

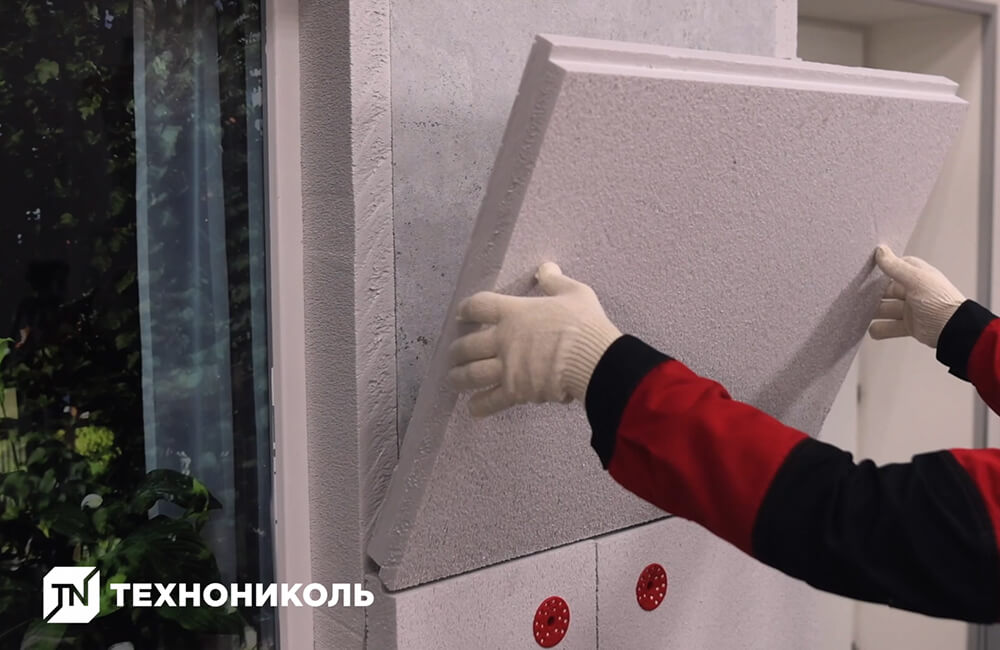

2. Выждите 5–7 минут, наклейте плиту на стену и плотно прижмите руками по всей плоскости плиты.

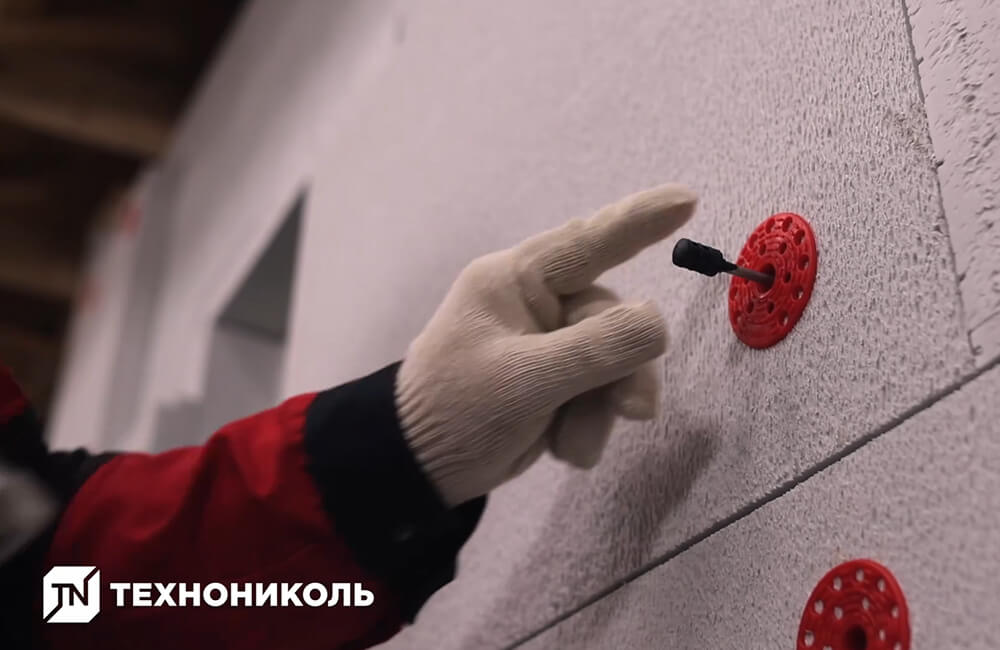

3. С помощью перфоратора закрепите плиту тарельчатыми дюбелями из расчета пять штук на одну плиту, расположив их «конвертом» (по углам и посередине).

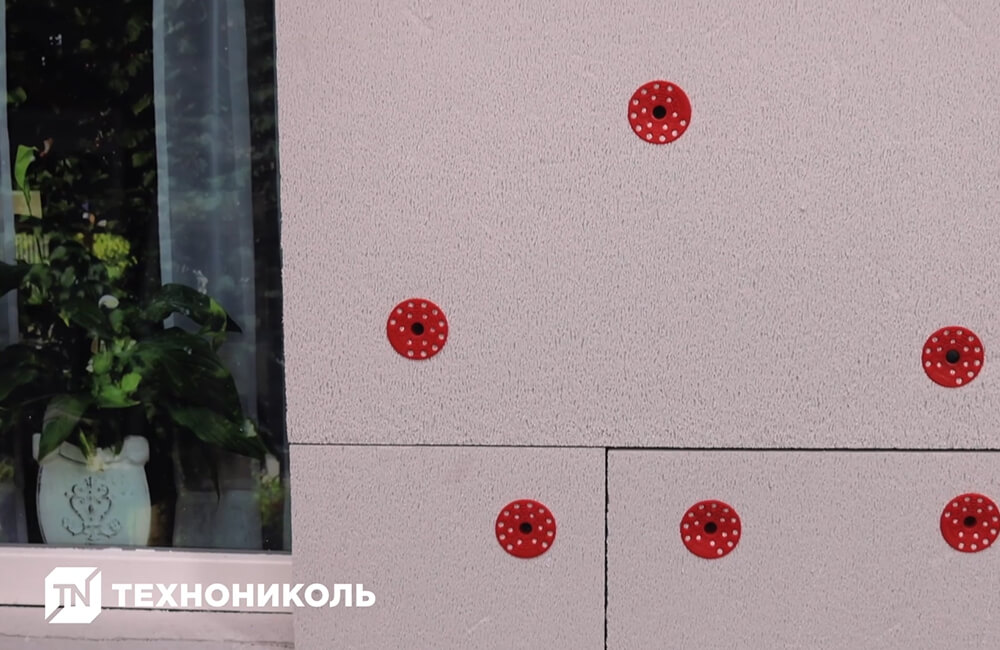

4. Последующие ряды плит XPS монтируйте со смещением. После высыхания клея-пены стена готова для монтажа фасадной плитки.



Какой крепеж и инструменты нужны для монтажа фасадной плитки

• дюбель-гвозди
• винт R16 пластиковый фасадный/цокольный ТЕХНОНИКОЛЬ
• шуруповерт
• рулетка
• саморезы
• ножницы по металлу
• шнурка-отбивка
• нож с крючковым лезвием
• уровень строительный

Для работы на высоте вам понадобятся козлы или леса. Также пригодятся лестницы-стремянки. Также упрощает разметку лазерный уровень.

Технология монтажа плитки HAUBERK

Основные этапы монтажа:

• разметка;
• укладка плитки на поверхность теплоизоляционных плит;
• отделка наружных и внутренних углов;
• оформление оконных и дверных откосов.

Разметка

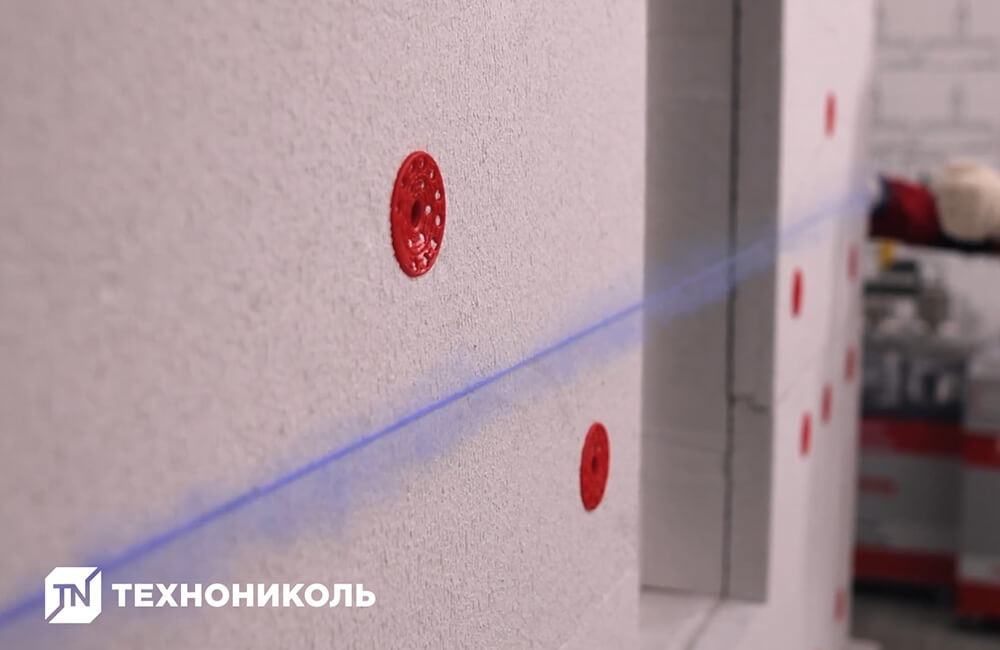

Чтобы упростить выравнивание плиток, фасад размечают с помощью мелового шнура. Для этого на него наносят вертикальные и горизонтальные контрольные линии: вертикальные с интервалом 100 см, горизонтальные — через каждые 80 см.

Монтаж рядовой плитки

Для крепления плиток используют пластиковые винты R16 длиной 50 мм, которые вкручивают с помощью шуруповерта. Вместе с клеевым слоем они надежно фиксируют фасадную плитку к экструзионному пенополистиролу и не создают мостиков холода.

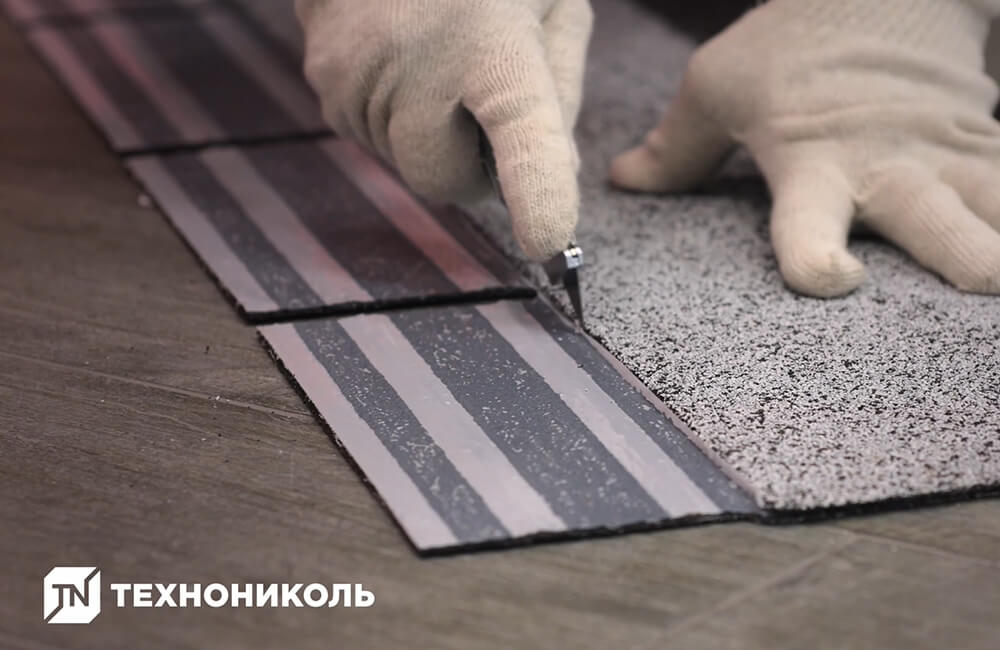

1. Подготовьте плитку для стартовой полосы: ножом обрежьте у рядовой плитки лепестки.

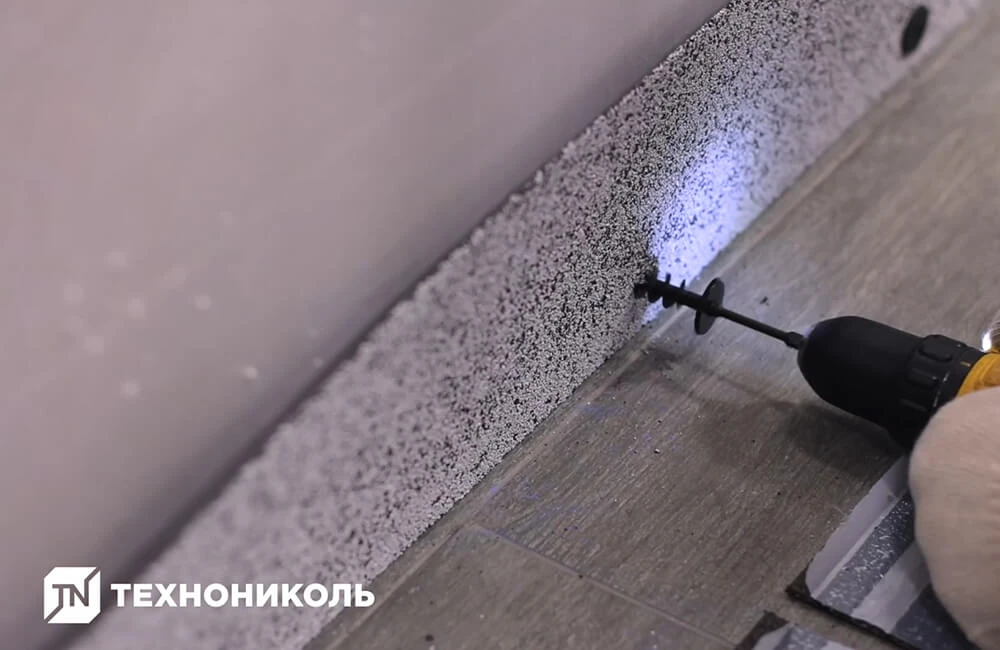

2. Строго по уровню смонтируйте стартовую полосу: закрепите подготовленную плитку винтами — по 8 штук на 1 элемент.



3. Плитки первого ряда сместите относительно стартового на половину лепестка. Лепестки должны закрывать крепеж и стыки плиток на стартовой полосе.


   Для удобства смещения рядов друг относительно друга на верхней грани фасадной плитки есть насечки.

   Каждый элемент закрепите 5 винтами, пробивая плитку нижележащего ряда. Прследите, чтобы нижний край шляпки винта располагался на расстоянии 2–3 мм от верхней точки выреза между лепестками плитки.

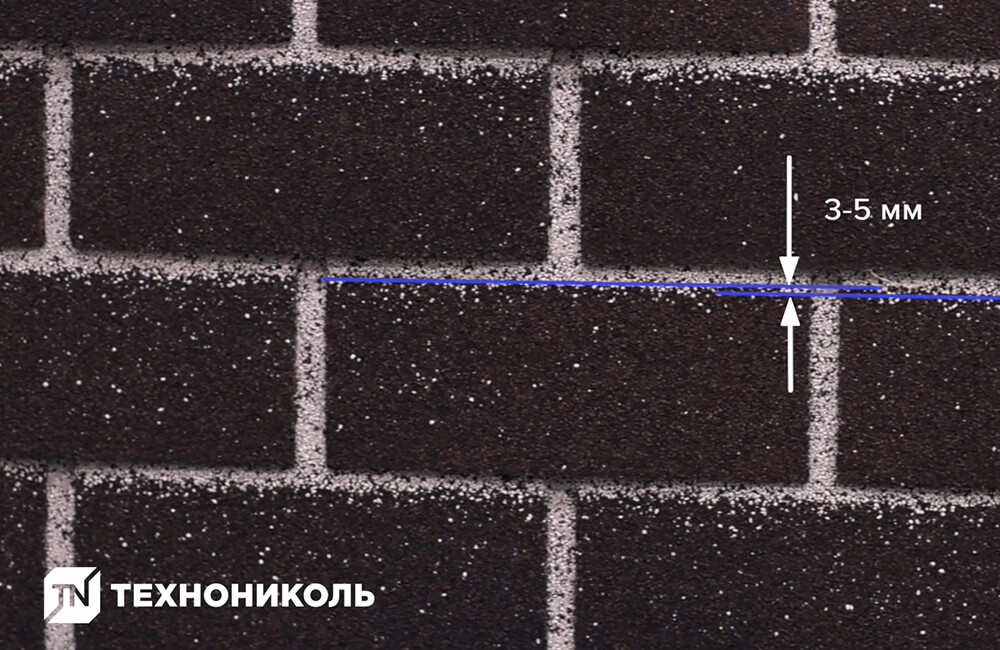

4. При монтаже плитки важно контролировать совпадение теневой полосы между соседними плитками. Разница в высоте не должна превышать 3-5 мм — так облицованная стена будет смотреться аккуратно.

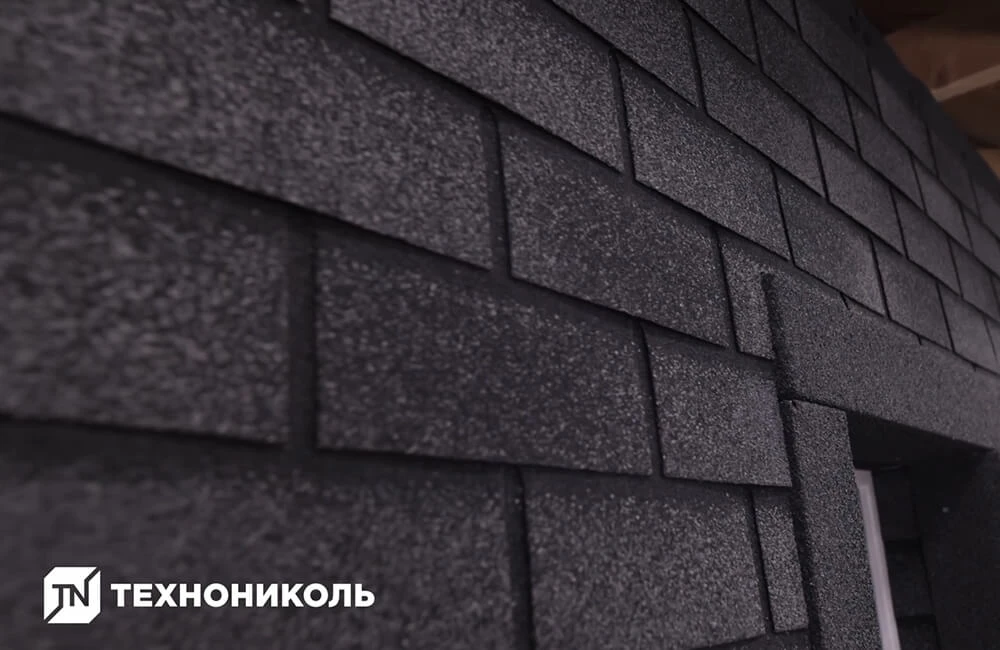

5. Аналогично уложите плитку по всей высоте стены. При укладке последнего ряда используйте лепестки, оставшиеся при обрезке плиток для стартовой полосы.



Монтаж доборных элементов

Металлические доборные элементы обрезают по месту ножницами по металлу. Вертикальные элементы — наличники и углы — монтируют снизу вверх с нахлестом 5 см.

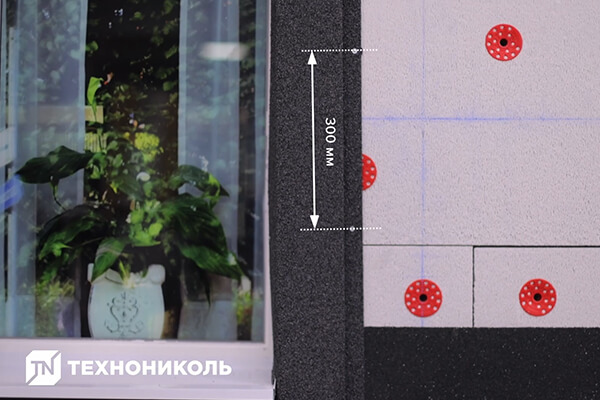

Уголки и наличники фиксируют с интервалом 300 мм.

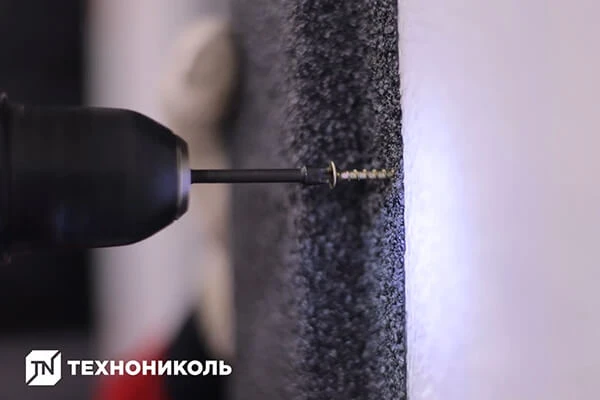

Сначала саморезом сделайте отверстие в доборном элементе и XPS.

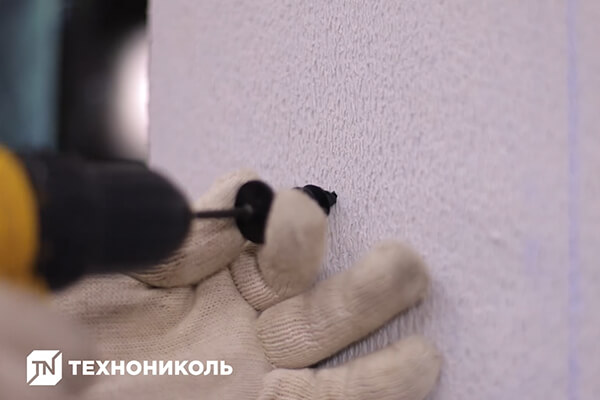

В отверстие в плите XPS вкрутите винт R16.

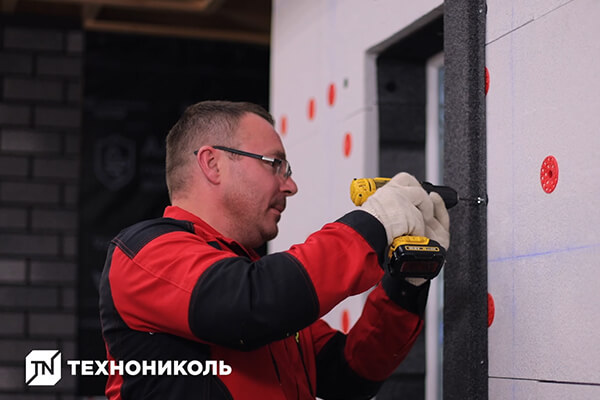

Приложите доборный элемент и зафиксируйте его коротким саморезом к пластиковому винту.

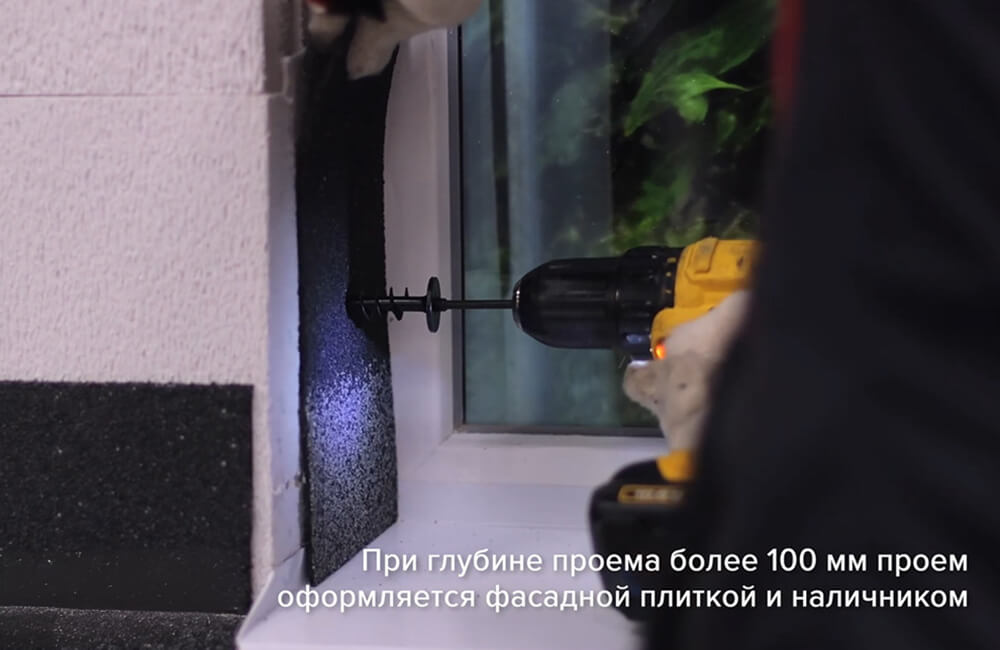

Оконные проемы оформляются в зависимости от глубины откосов. Если глубина проема менее 100 мм, проем оформляется только наличником. Если откос шире 100 мм, сначала его закрывают отрезками фасадной плитки, затем устанавливают наличник.

Маленькая хитрость: после установки доборных элементов, замаскируйте головки крепежных саморезов базальтовой посыпкой. Сделав такую посыпку можно, если потереть друг об друга обрезки плитки.

Заготовьте немного базальтовых гранул, потерев обрезки плитки друг о друга.

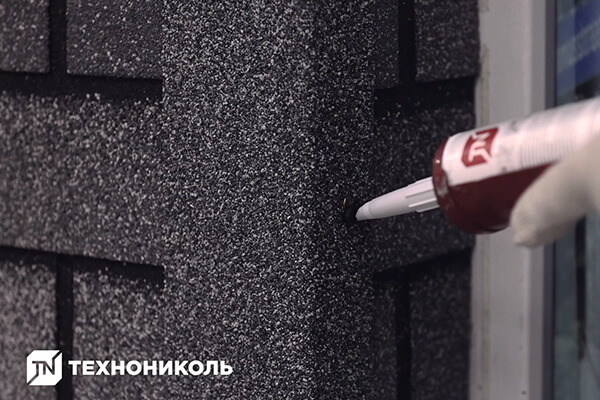

Замажьте головки саморезов мастикой Фиксер.

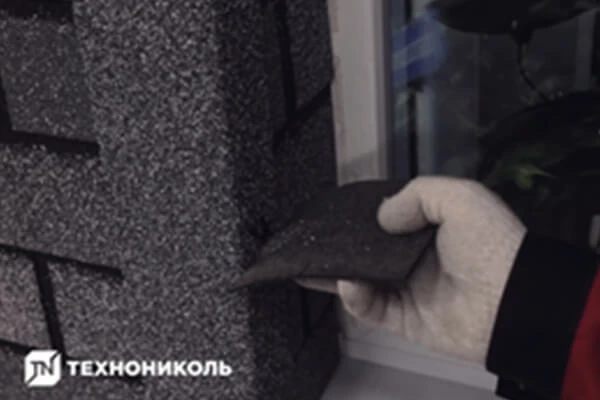

Пока мастика не высохла, припудрите ее поверхность базальтовым гранулятом.

Где взять инструкции

Для тех, кто планирует отделку фасада плиткой HAUBERK, у нас есть подробная инструкция по всем шагам — от расчета количества материала до монтажа теплоизоляции и облицовки на стены из разных материалов. Эту инструкцию можно скачать и распечатать:

Инструкция по монтажу фасадной плитки ТЕХНОНИКОЛЬ HAUBERK

Монтаж плитки на основание из экструзионного пенополистирола подробно показан в этом видеоролике:

Монтаж фасадной плитки HAUBERK на основание из XPS. Версия 2025 — видео на RUTUBE

Заключение

Фасадная плитка — один из самых долговечных и технологичных материалов для отделки фасадов в частном домостроении. Комбинация потребительских свойств делает ее по-настоящему уникальным материалом. Долговечная, красивая, простая и технологичная в монтаже — она подходит практически для любых построек.

Немаловажно, что владелец дома или дачи может смонтировать ее своими силами: для этой работы не нужны ни дорогостоящие инструменты, ни специальные знания — достаточно воспользоваться одной из подробных инструкций, которые можно найти на нашем сайте.
