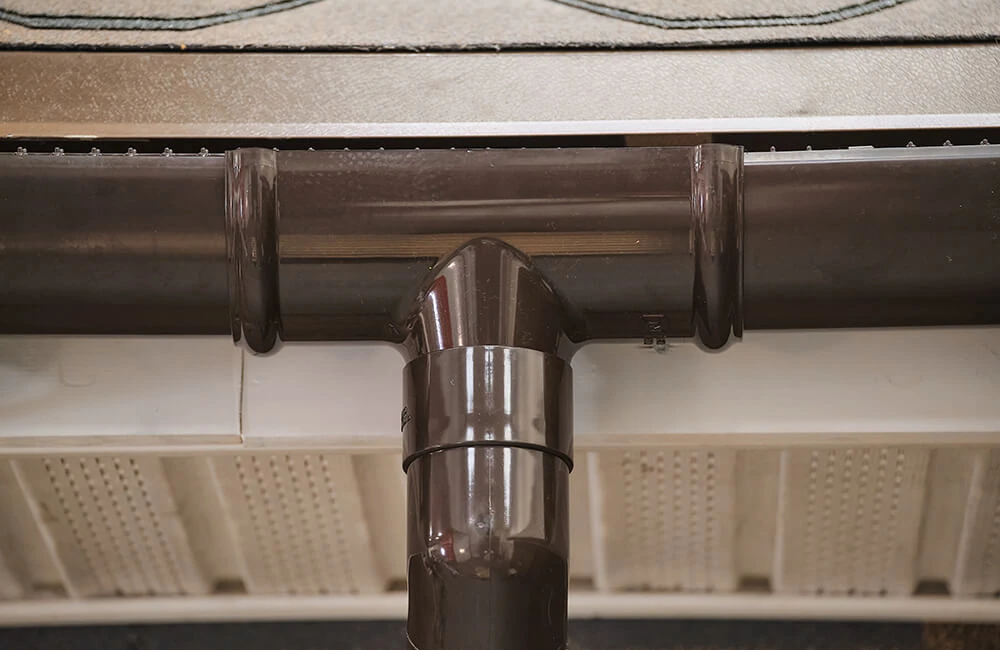

Как установить на крыше пластиковые водостоки

Чтобы защитить фасад и фундамент от осадков и талых вод, на крышах домов устанавливают водосточные системы. В частном секторе больше востребованы пластиковые водостоки, которые несложно смонтировать своими руками.

У нас также есть видеоинструкция по монтажу пластиковых водостоков — посмотреть на RuTube

Если вам нравится больше читать официальные инструкции - инструкция по монтажу водосточной системы от производителя

Подготовка

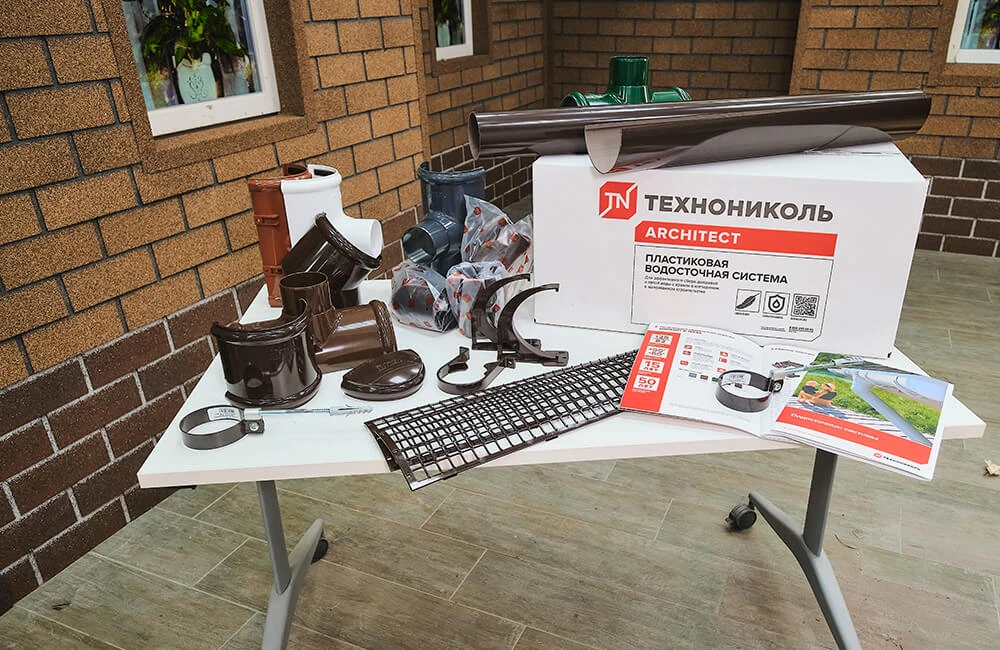

На этапе выбора подходящей системы необходимо определиться с главным параметром — пропускной способностью. От нее зависит, насколько эффективно вода будет отводиться с крыши, не образуя заторов и переливов.

Пропускная способность системы привязана к диаметру приемных желобов и водосточных труб. В свою очередь все элементы подбирают под площадь ската: чем большую площадь должен обслужить водосток, тем больше его диаметр:

• Площадь ската, обслуживаемого одной воронкой, до 60 м²: желоб 100 мм, труба 80 мм.
• Площадь ската до 100 м²: желоб 125 мм, труба 100 мм.
• Площадь ската до 150 м²: желоб 150 мм, труба 100 мм.

Если климат в регионе влажный, зимы снежные, а в теплые сезоны — частые дожди, нужна водосточная система с запасом пропускной способности. Это же касается и крыш сложной формы, где из-за изгибов и изменений направления потока, нужны желоба и трубы большего сечения. Например, при площади ската в 60 м² не 100/800 мм, а 125/100 мм.

Чтобы рассчитать длину желоба, нужно узнать длину трассы — посчитать периметр четырехскатной крыши или сложить длину скатов двухскатной. Но проще воспользоваться онлайн-калькулятором на сайте производителя, в котором сразу можно посчитать все комплектующие, и узнать бюджет.

Какой инструмент нужен и для чего

• Рулетка и карандаш — для разметки.
• Шнурка (отбивка) и строительный уровень или лазерный нивелир — для контроля точности установки кронштейнов и желобов.
• Дрель и шуруповерт (дрель-шуруповерт) и отвертка — для крепления кронштейнов.
• Ножовка с мелким зубом для распилов и напильник для зачистки края. Чтобы упростить сложные угловые и перпендикулярные резы удобно пользоваться стуслом (специальная коробка с прорезями для фиксации и ровного распила заготовок).

Для надежной фиксации кронштейнов под водосточные желоба используют оцинкованные саморезы — 5×30 мм или больше.

Самый важный этап подготовки — правильная разметка, чтобы закрепить желоба ровно и с необходимым уклоном. Желоба должны быть наклонены в сторону приемной воронки, уклон составляет не менее 3,5 мм на каждый погонный метр желоба.

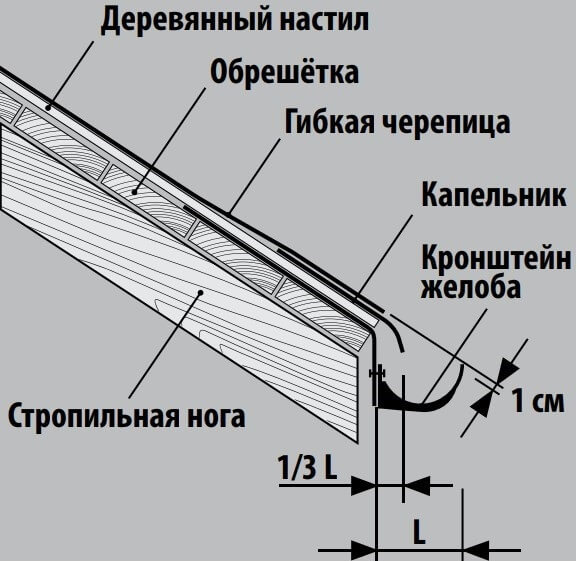

Важно! Вода с капельника должна попадать в центр желоба. Для этого край кронштейна располагают ниже проекции ската на 10 мм

Первыми размечают точки под крайние кронштейны — на расстоянии не больше 150 мм от края ската. Потом размечают точки под установку водосливных воронок, обычно их крепят на углах.

Монтаж воронок и желобов

Монтаж водосточной системы на крыше начинают с установки кронштейнов.

Чтобы надежно закрепить элементы водосточной системы на крыше, используют кронштейны двух типов — пластиковые или металлические.

Кронштейн пластиковый: для крепления желоба на карнизе кровли, прикручивается к лобовой доске напрямую, либо к стропильным ногам при помощи металлического удлинителя.

Удлинители кронштейнов. Когда монтаж кровли уже закончен, используют боковой металлический удлинитель кронштейна. Если водостоки монтируют одновременно с кровлей, — лучше ставить прямой металлический удлинитель кронштейна — в этом случае точки саморезов окажутся под кровельным покрытием.

Кронштейн металлический — для крепления желоба на карнизе кровли. Такие кронштейны монтируют на саморезы к обрешетке, сплошному настилу или стропильной ноге до монтажа кровельного покрытия. Если нужно, тоже используют удлинители для кронштейнов.

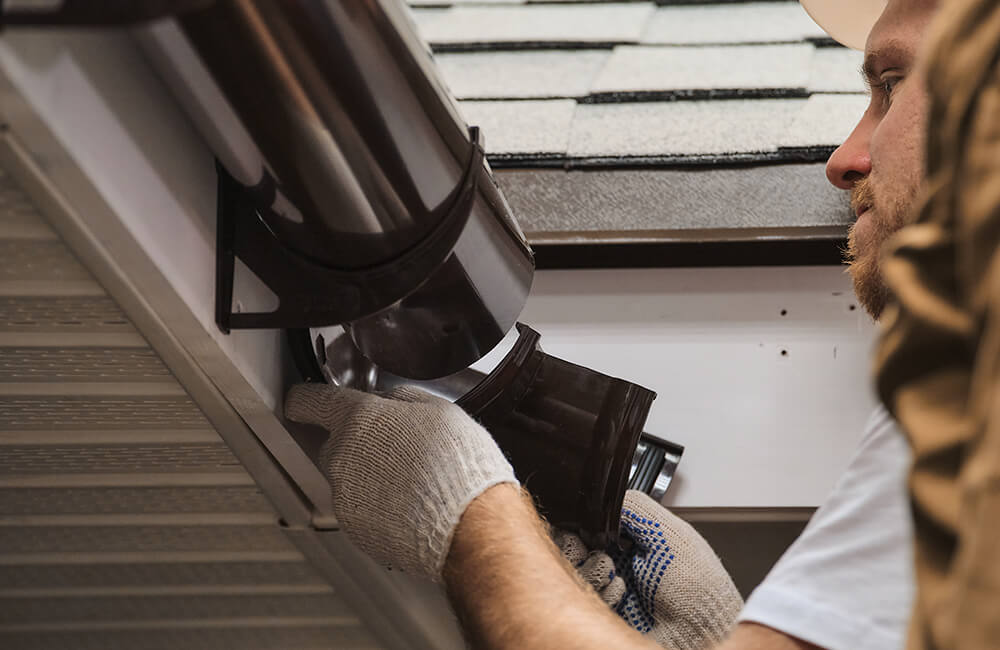

Порядок работ — начинайте с самой высокой точки. А именно — сначала по разметке на противоположном от воронки краю ската устанавливают кронштейн, затем, с соблюдением уклона, воронку. Воронку прикручивают к лобовой доске саморезами в технические отверстия. Когда нет лобовой доски, воронку устанавливают на удлинители кронштейна.

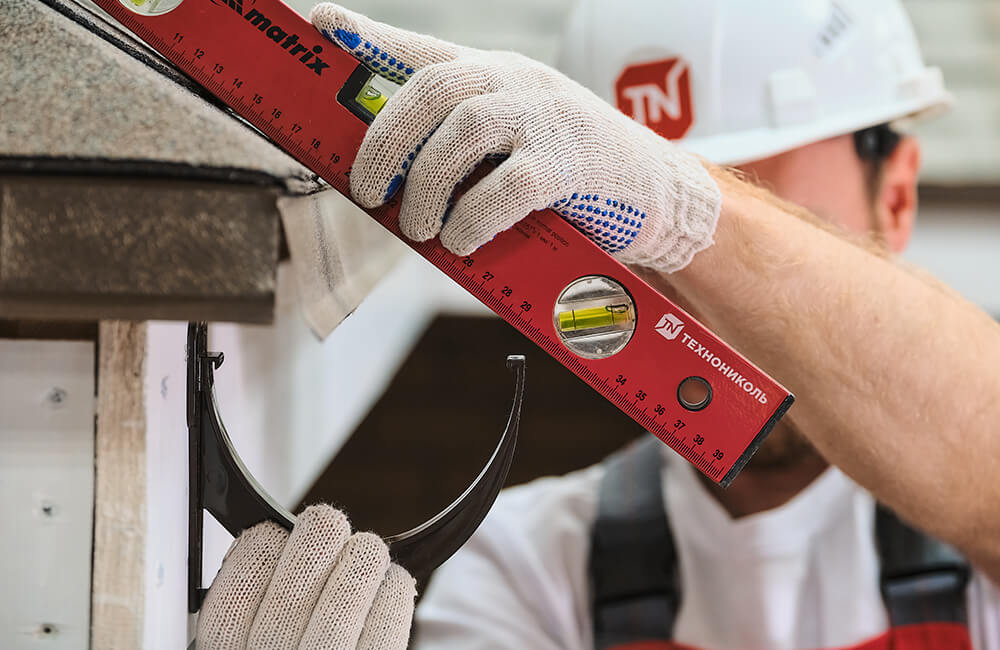

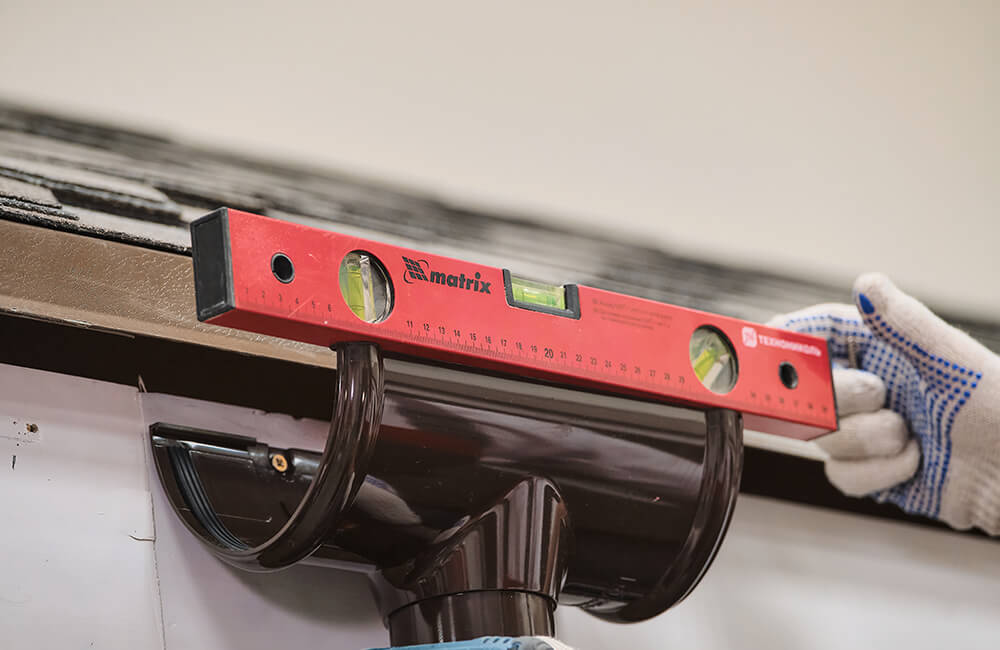

Важно! Всегда контролируйте уклон при установке воронок и желобов при помощи пузырькового уровня — он должен составлять 3,5–5 мм/м

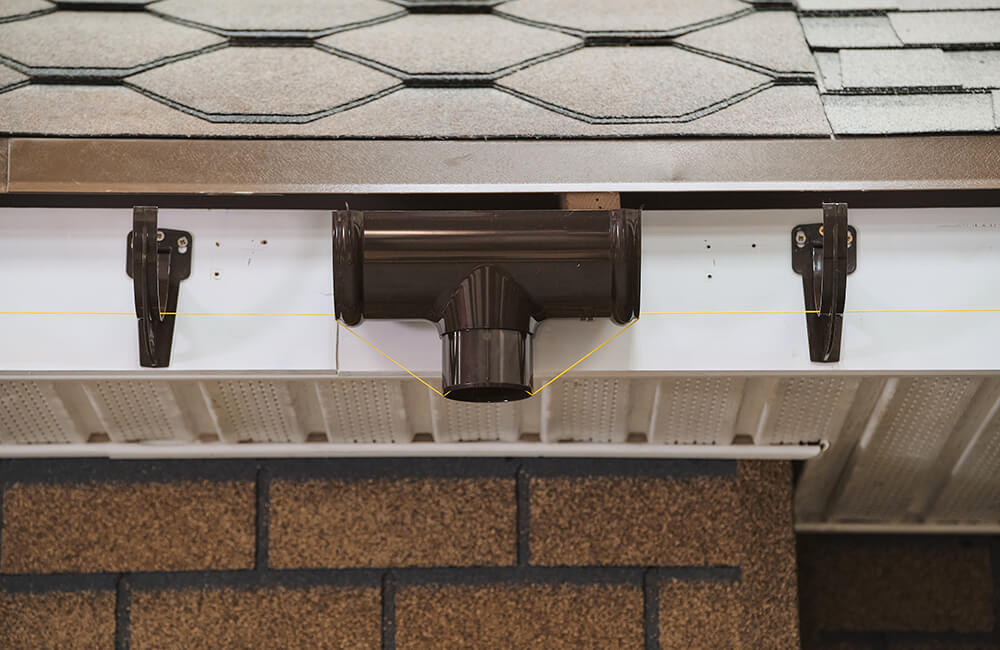

Между зафиксированной воронкой и кронштейном натяните шнур, отбейте уровень, или сделайте разметку лазерным нивелиром, чтобы выдержать необходимый уклон.

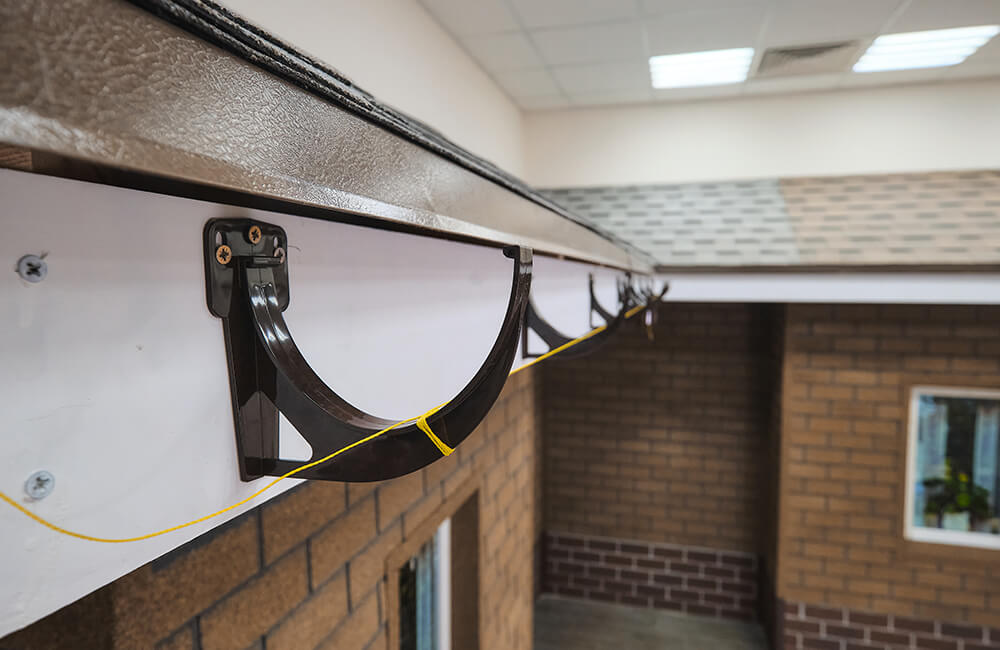

Ближайшие к воронке кронштейны монтируют на расстоянии 100–150 мм с каждой стороны. По всей длине ската монтируют оставшиеся кронштейны с шагом 500–600 мм, строго через равные промежутки.

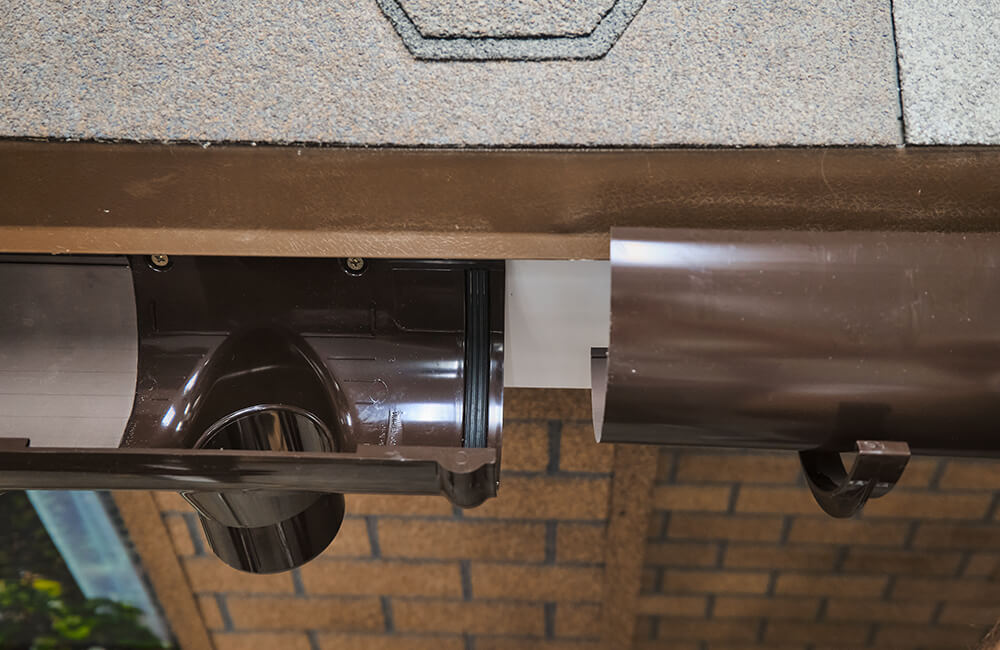

Желоба вставляют в воронку вровень с уровнем разметки, сборку системы проводят в направлении изнутри наружу — от внутренней стороны желоба (фасад дома) к внешней, до защелкивания с фиксирующим элементом в воронке.

Аналогично желоба устанавливают в кронштейны до защелкивания в фиксирующих элементах.

Для соединения желобов используют соответствующий элемент, с обеих сторон от которого монтируют вспомогательные кронштейны на расстоянии 100-150 мм. Желоба вставляют в соединитель до разметки, затем изнутри наружу соединитель также фиксируют в кронштейнах.

Дополнительно герметизировать стыки не нужно, герметичность системы обеспечивают каучуковые прокладки.

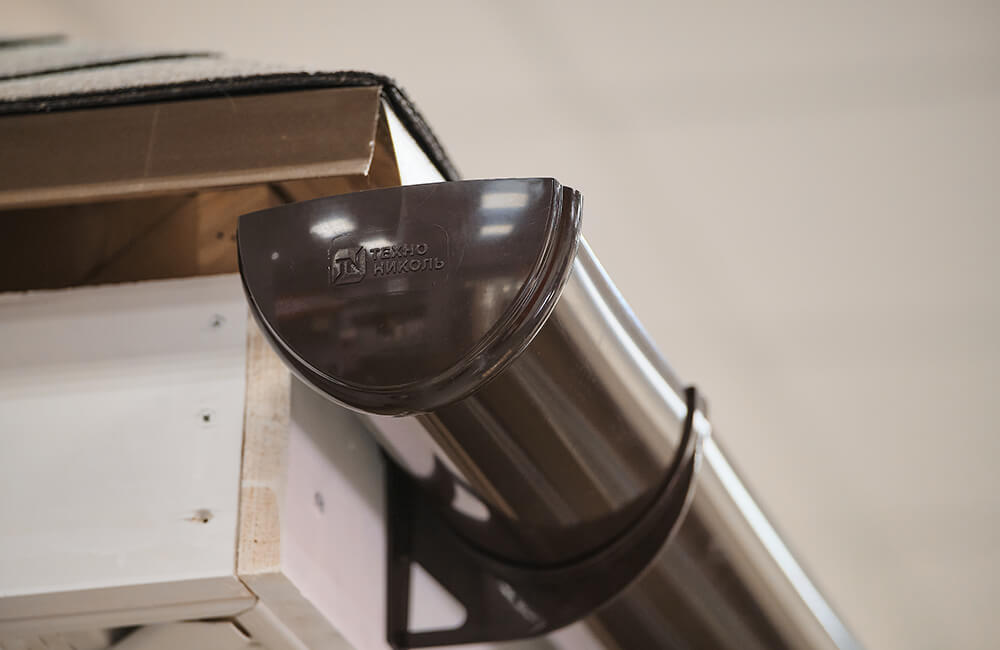

Если воронка расположена на краю ската, в нее вставляют короткий отрезок желоба и закрывают заглушкой. Желоб при этом отрезают с запасом, ножовкой, чтобы за край выступало 50-100 мм. Рез желательно обработать напильником.

Заглушку устанавливают в желоб до щелчка фиксатора, желоб заводят в воронку до разметки и защелкивают.

Чтобы соединить желоба на внешнем или внутреннем углу крыши, используют универсальный угол. Это не представляет сложности — вставили и защелкнули.

На сложных крышах, где есть примыкание ската и желоба (с заглушкой) к стене, устанавливают поворотный отлив. На сплошное основание устанавливают пристенно-поворотный отлив и галтель, прикручивают их к основанию саморезами. Кровельный материал заводят на галтель.

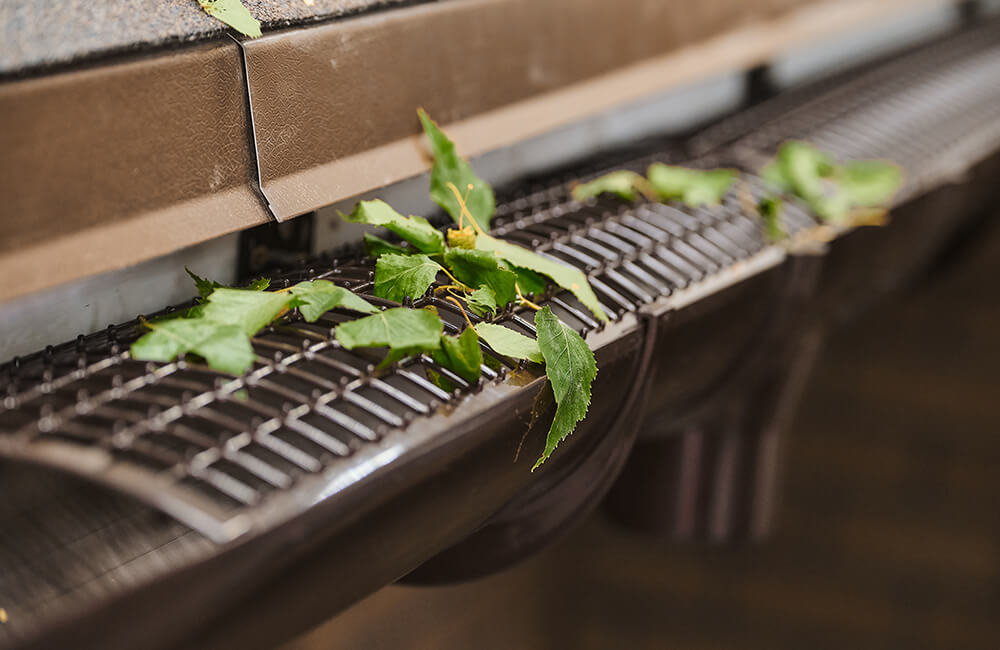

После сборки всех желобов в них вставляют защитные решетки, которые предотвратят образование засоров и заторы. Для них в желобах есть специальные направляющие.

Установка водосточных труб

Для соединения воронки с водосточной трубой на крыше с карнизным вылетом предназначены универсальные колена, также понадобится отрезок трубы заданной длины.

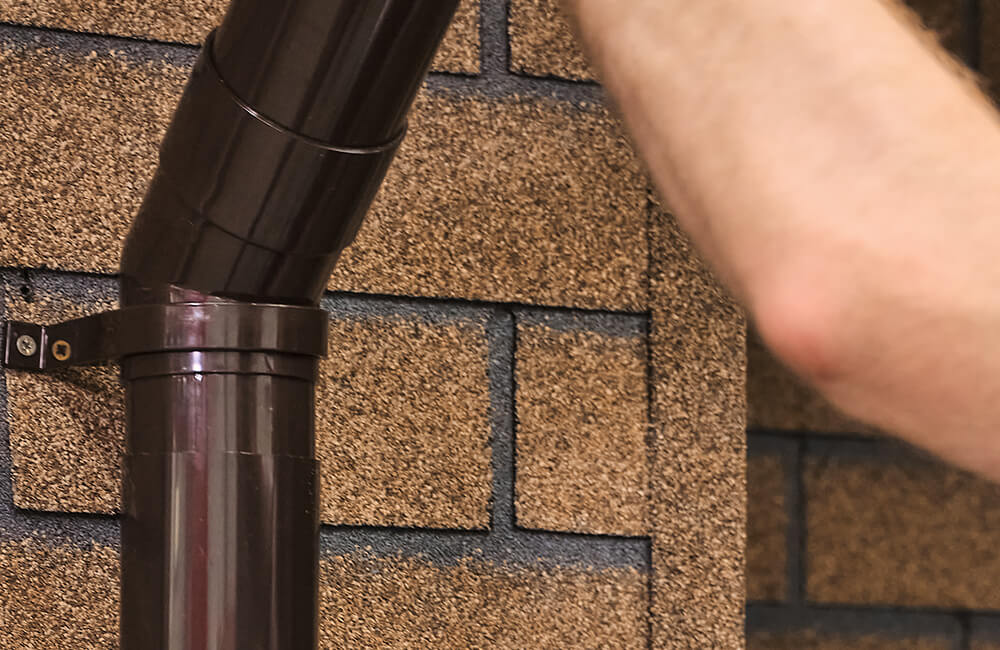

Нижнее колено обязательно фиксируют к стене хомутом.

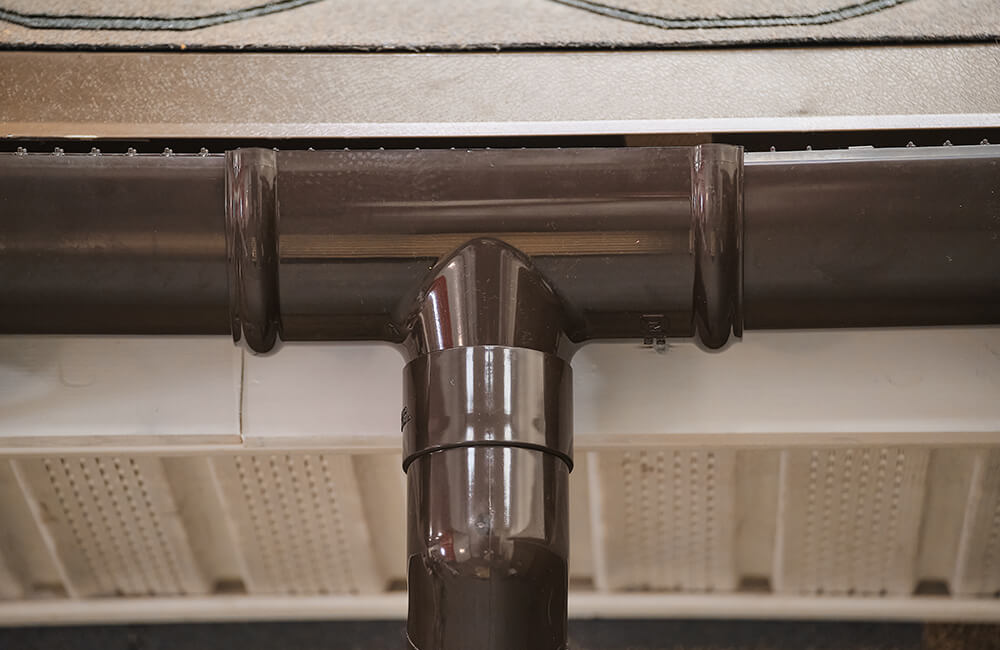

Когда вылета нет, труба с воронкой соединяется напрямую или через соединительную муфту.

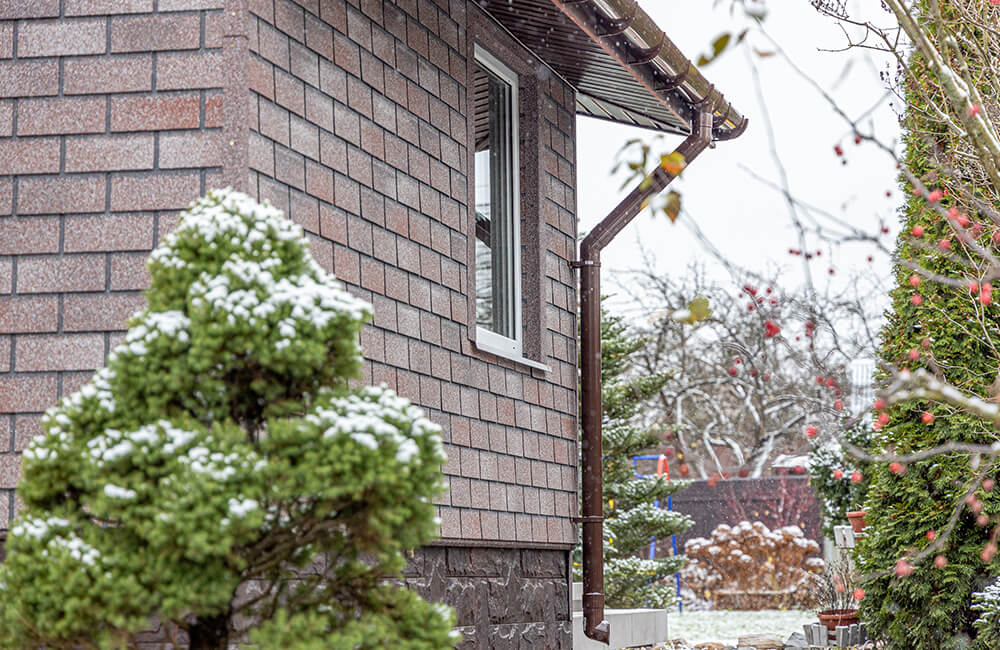

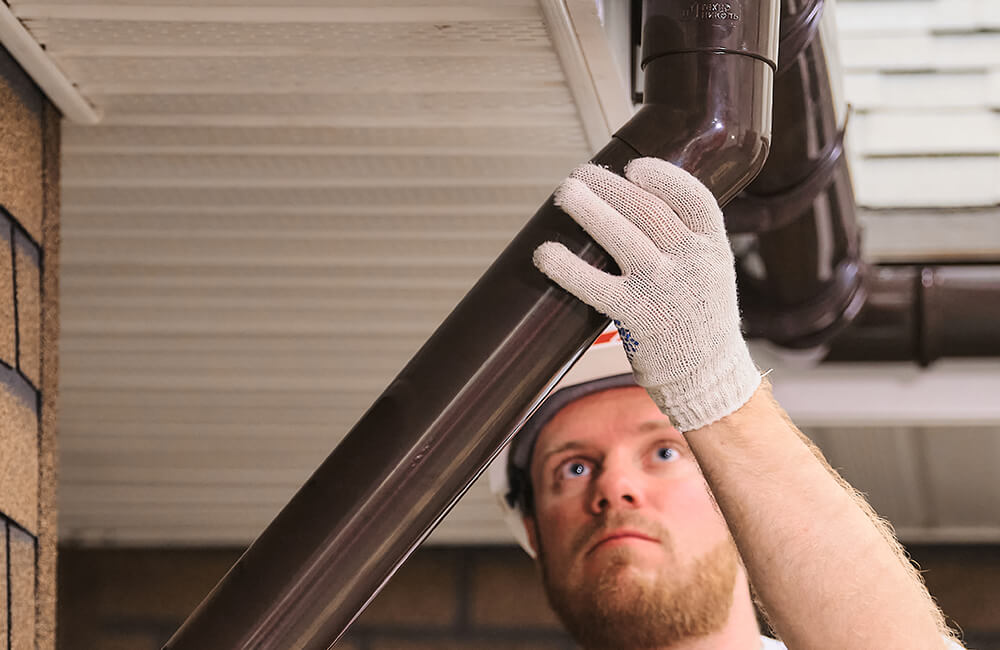

Водосточную трубу крепят к стене хомутами по всей высоте, с шагом не больше 1,5 м. Чтобы зафиксировать водосток к рельефному фасаду используют универсальные крепежные хомуты с «ножкой».

Крепеж хомута подбирается под стеновой и фасадный материал (с учетом толщины теплоизоляции при наличии) так, чтобы заходить в несущую конструкцию минимум на 50 мм. В фасаде просверливается отверстие нужного диаметра, в него вкручивается дюбель, в дюбель метиз.

Хомуты навинчивают на крепеж и плотно, но без фанатизма, и затягивают на трубе. Трубы друг с другом соединяют через муфту. Муфту тоже фиксируют к стене хомутами.

Куда отводят воду из водостоков

Если на участке сделана ливневая канализация, то в отмостке устанавливают дождеприемники, которые закрывают решетками. Вода из слива попадает в дождеприемник и отводится от дома по подземному трубопроводу. Либо же отвод воды идет на грунт, но за пределы отмостки. В этом случае под сливом укладывают открытый приемный желоб из полимеров или бетона, соединенный с отводным каналом.

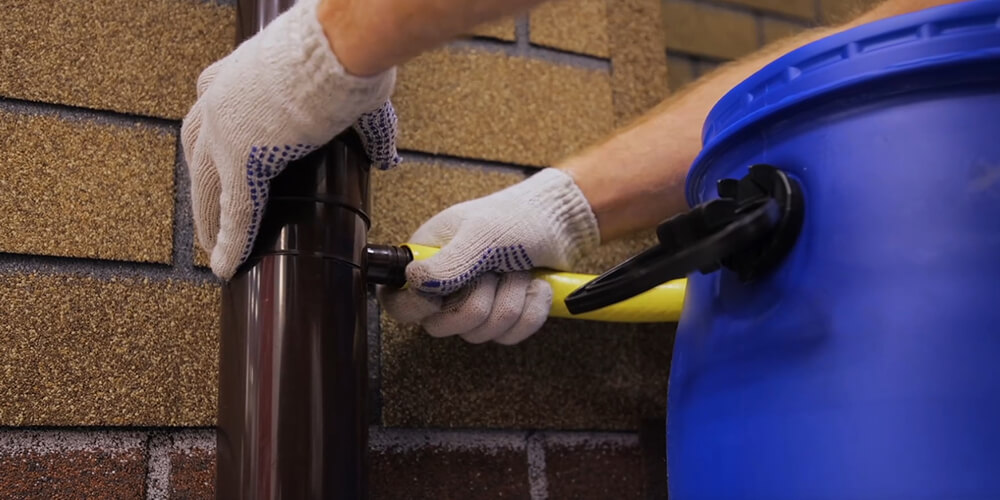

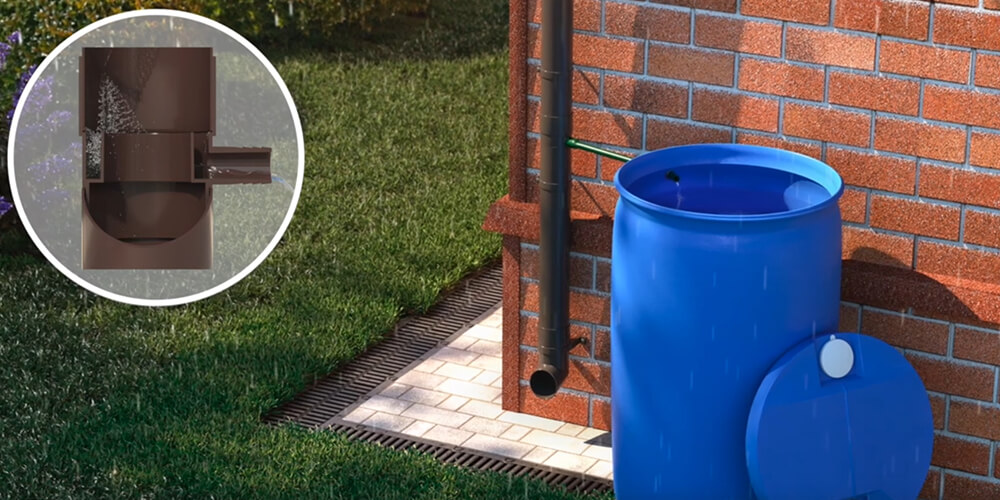

Дождевую воду можно использовать для полива и бытовых нужд, поэтому ее можно не отводить, а собирать. Чаще всего — в полимерные бочки большого объема, установленные непосредственно под слив или на удалении. Для сбора воды на водосточную трубу на нужной высоте надевают специальный элемент, позволяющий наполнять бочку, не забрызгав фасад.

Проверка. После сборки системы ее можно проверить на герметичность и работоспособность, не дожидаясь дождя. Для этого в желоба сверху подают воду под напором, например, при помощи садового шланга. Правильно собранная система сразу отведет воду, нигде не появится никаких протечек.

Советы по эксплуатации и уходу за пластиковой водосточной системой

Уход за такой системой очень прост. Он сводится к периодическому осмотру и чистке дважды в год — весной, после таяния снега с крыши, и осенью, когда все листья с деревьев уже облетели. Установленные на желоба решетки практически снимают проблему образования в желобах и трубах засоров, останется убрать мелкий мусор. После чистки желобов вручную систему желательно промыть, подав воду под напором, чтобы в трубах точно ничего не осталось. Частично или полностью забившаяся система не сможет защитить фасад и фундамент от воды.

В зимний период водосток нужно защищать от снега и наледи. Чтобы избежать обрушения на водосток скопившихся на крыше сугробов, снег с нее желательно регулярно счищать. В регионах с обильным выпадением снега желательно вдоль карнизов над желобами устанавливать снегозадержатели. Обязательно нужно удалять застрявший в трубах лед и образовавшуюся наледь на желобах, слегка постучав по ним деревянной палкой. Так же удаляют нерастаявшие куски льда и снега, попадающие в водосточные трубы весной с потоками талой воды.

Пластик, из которого сделаны водостоки, — прочный и морозостойкий. Но при обмерзании не только теряется пропускная способность, но и повышается нагрузка на крепеж, что чревато поломками. Поэтому чтобы водосточная система десятилетиями эффективно защищала дом от осадков, критических ситуаций лучше не допускать.
